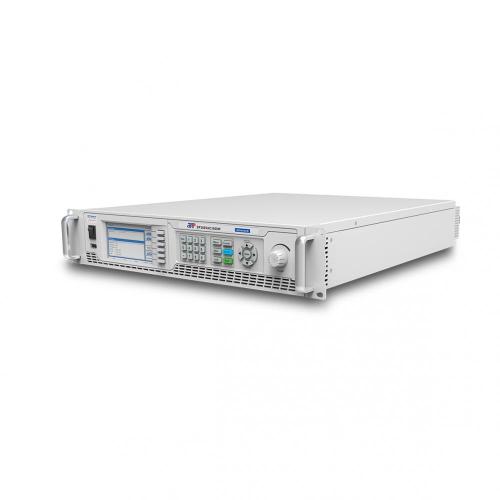

Programmierbares 1000-W-Netzteil

Produkteinführung:

Die programmierbare Wechselstromquelle APM P ro deckt einen Leistungsbereich von 600 VA bis 5000 VA in der Schalttechnik ab. Dieses einphasige Eingangsmodell SP300VAC1000W kann eine Spannung von 0 bis 300 VAC ausgeben. Es handelt sich um eine hochpräzise programmierbare Wechselstromquelle mit einkanaligem Schaltmodus, die eine Hochgeschwindigkeits-DSP + CPLD-Steuerung, Hochfrequenz-PWM-Leistungstechnologie und ein aktives PFC-Design verwendet, um eine stabile AC / DC-Ausgabe zu realisieren. Es zeichnet sich durch hohe Leistungsdichte, hohe Zuverlässigkeit und hohe Präzision aus und verfügt über eine manuelle Bedienoberfläche für Touchscreen und Tasten. Dieses Netzteil verfügt über viele Kommunikationsschnittstellen für die PC-Steuerung, wie z. B. RS232, RS485, USB-Schnittstelle als Standard und GPIB, LAN-Schnittstelle als Option. Hochfrequenz-Wechselstromversorgung bis 1200 Hz für die professionelle Version.

Anwendungsbereich :

Diese Serie ist auf mehrere Sektoren wie Elektrizität, Beleuchtung und Luftfahrt anwendbar und kann auch auf den Produktionstest von Unternehmen angewendet werden.

Mit Ausnahme des 1000-W-Wechselstromnetzteils könnte es auch eine höhere Leistungsoption für das 2000- W-Wechselstromnetzteil und das 3000-W-Wechselstromnetzteil geben .

Produktmerkmale:

● Eingebauter Transientenmodus.

● Eingebaute Dimmerfunktion.

● Mit Rückstromschutz, um einen Rückfluss zu vermeiden.

● Eingebauter Leistungsmesser, mit dem 15 elektrische Parameter wie Spannung, Strom, Frequenz usw. gemessen werden können.

● Eingebauter IEC61000-3-3 / IEC61000-3-2 / IEC61000-4-11 / IEC61000-4-14 / IEC61000-4-28 / IEC61000-4-13 Standardtest erforderte Wellenform.

● 4,3 "großer Touchscreen, vollständige Funktionen und einfache Bedienung.

● Unterstützung für den Import / Export von USB-Daten und das Einrasten des Bildschirms von der Vorderseite.

● AC + DC gemischter oder unabhängiger Ausgangsmodus für die Spannungs-DC-Offset-Simulation.

● Kann die Spannungs- und Stromausgangsbeschränkung einstellen und unterstützt den Konstantstrom-Ausgangsmodus.

● Kann die Ausgangssteigung von Spannung und Frequenz einstellen.

● Kann den Phasenwinkel EIN / AUS einstellen.

● Unterstützung für den LIST / PULSE / STEP-Modus, die einfache Zeiteinstellung und die Zirkulationseinstellung, die für den Simulationstest von Stromleitungsstörungen geeignet sind.

Basisfunktionen:

1. Einstellbarer Phasenwinkel / Steigung

Der einstellbare Phasenwinkel / die einstellbare Steigung gilt für den Verifikationstest des Einschaltstromtests EIN / AUS. Diese Funktion ist anwendbar, um eine induktive oder kapazitive Last mit großer Kapazität zu starten, um einen hohen Strom zu vermeiden, wenn das Gerät sofort gestartet wird.

2. Crest-Faktor für hohen Ausgangsstrom

Der Stoßstrom kann das 5- bis 6-fache des Nennstroms erreichen, was insbesondere für die Prüfung des Einschaltstroms geeignet ist.

3. Übergangsmodus

Der Transientenmodus simuliert die Auswirkungen auf das Testobjekt beim Ein- oder Ausschalten der transienten Last mit hoher Leistungskapazität im Stromnetz.

4. Dimmerfunktion

Unterstützung der Dimmerfunktion, die zur Durchführung von Drehzahlregelungs- oder Dimmprüfungen für Elektromotoren, Lampen und andere Produkte verwendet werden kann.

5. Ausgangssimulationssequenz und Störungssimulation

Kann den Simulationstest für Stromleitungsstörungen simulieren.

Erweiterte Funktionen :

1. Ausgangsimpedanz (gilt für die Professional-Version)
Unterstützung der Simulation der Ausgangsimpedanz.

2. Eingebauter IEC-Standardtest (anwendbar auf die Professional-Version)

Der eingebaute IEC-Standardtest konnte direkt abgerufen werden.

3. Verstärkerfunktion

Die programmierbare Wechselstromquelle könnte eine Echtzeitausgabe durch das Ende nach der Signalwellenform realisieren.

4. Oberschwingungen / Oberschwingungen erzeugen Simulation und Oberschwingungsmessung (anwendbar auf die Professional-Version)

Bis zu 40 Ordnungen von Oberwellenkomponenten, anwendbar für Interferenzsimulationstests.

5. Externe Steuerfunktion

Programmierbare Wechselstromquellen könnten während der Testsimulation einen analogen Eingang für den PASS-, FALL- und RUN-Status bereitstellen, und der Benutzer kann das EIN / AUS extern steuern, das Herunterfahren erzwingen, zurücksetzen und 7 Sätze gespeicherter Parameter hochladen.
