APM Technologies Ltd

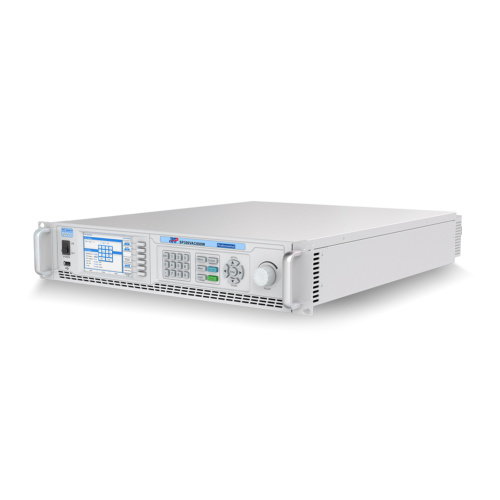

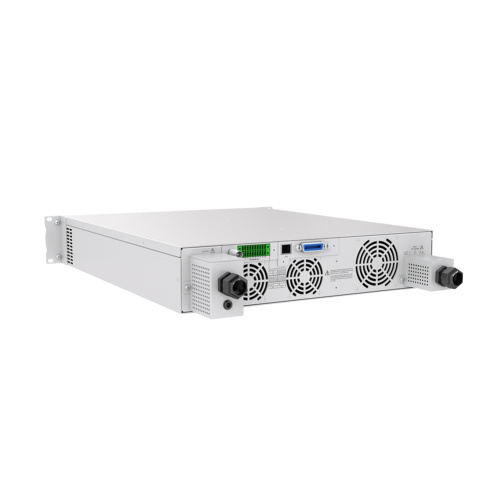

Modell: SP300VAC1000W
Marke: APM
Transport: Air
Ort Von Zukunft: China
Maximieren Sie Ihre Betriebszeit mit dem neuen Produkt von APM, einem stromsparenden AC-Netzteil mit 1000 VA. Sie sind die richtige Lösung, um die Marktanforderungen zu erfüllen, indem sie die Möglichkeit bieten, verschiedene AC-Eingangsbedingungen und Messungen kritischer Eigenschaften für zu testende Produkte zu simulieren. Wählen Sie ein programmierbares Netzteil der Marke apm , da der Preis für das Wechselstromnetzteil sehr kostengünstig ist. Wir liefern standardmäßig mit RS232/RS485/LAN- und USB-Schnittstellen. Optional sind auch GPIB und Mehrphasenkarte erhältlich .
Anwendungsbereich :
Diese Serie ist auf mehrere Sektoren wie Elektro-, Beleuchtungs- und Luftfahrtsektoren anwendbar und könnte auch auf Produktionstests von Unternehmen angewendet werden.
Produkteigenschaften:
● Eingebaute Power-Sweep-Funktion.● Eingebauter Transient-Modus.
● Eingebaute Dimmerfunktion.
● Mit Rückstromschutz zur Vermeidung von Stromrückfluss.
● Eingebauter Leistungsmesser, der 15 elektrische Parameter messen kann, einschließlich Spannung, Strom, Frequenz usw.
● Eingebauter IEC61000-3-3/ IEC61000-3-2/ IEC61000-4-11/ IEC61000-4-14/ IEC61000-4-28/ IEC61000-4-13 Standardtest erforderliche Wellenform.
● 4,3" großer Farb-Touchscreen, besitzen komplette Funktionen und sind einfach zu bedienen.
● Unterstützung für USB-Datenimport/-export und Bildschirmaufnahme vom Frontpanel.
● AC+DC gemischter oder unabhängiger Ausgangsmodus für die Simulation des Spannungs-DC-Offsets.
● Kann Spannungs- und Stromausgangsbeschränkung einstellen, Unterstützung für den Konstantstromausgangsmodus.
● Kann die Ausgangssteilheit von Spannung und Frequenz einstellen.
● Kann den EIN/AUS-Phasenwinkel einstellen.
● Unterstützung für LIST/PULSE/STEP-Modus, einfache Zeiteinstellung und Zirkulationseinstellung, die für Simulationstests von Stromleitungsstörungen geeignet ist.
Basisfunktionen:
1. Einstellbarer Phasenwinkel/Steilheit
Der einstellbare Phasenwinkel/die einstellbare Phasensteilheit ist für den Verifizierungstest des EIN/AUS-Einschaltstromtests anwendbar. Diese Funktion ist anwendbar, um induktive oder kapazitive Lasten mit großer Kapazität zu starten, um hohe Ströme beim sofortigen Starten des Geräts zu vermeiden.
2. Hoher Ausgangsstrom-Scheitelfaktor
Der Stoßstrom kann das 5- bis 6-fache des Nennstroms erreichen, besonders geeignet für Einschaltstromprüfungen.
3. Übergangsmodus
Der Transient-Modus simuliert die Auswirkungen auf das Testobjekt beim Ein- oder Ausschalten von transienten Hochleistungslasten im Stromnetz.
4. Dimmerfunktion
Unterstützt die Dimmerfunktion, die für die Durchführung von Geschwindigkeitsregulierungs- oder Dimmprüfungstests für Elektromotoren, Lampen und andere Produkte geeignet ist.
5. Ausgabesimulationssequenz und Störungssimulation
Kann Stromleitungsstörungssimulationstests simulieren.Erweiterte Funktionen :
1. Ausgangsimpedanz (gilt für die professionelle Version)
Unterstützt die Simulation der Ausgangsimpedanz.
2. Eingebauter IEC-Standardtest (gilt für die professionelle Version)
Eingebauter IEC-Standardtest konnte direkt abgerufen werden.
3. Verstärkerfunktion
Die programmierbare Wechselstromquelle könnte eine Echtzeitausgabe durch Schwanz nach Signalwellenform realisieren.
4. Oberschwingungen / Zwischenharmonische erzeugen Simulation und Oberschwingungsmessung (gilt für die professionelle Version)
Bis zu 40 Ordnungen von Oberschwingungskomponenten, anwendbar auf Störungssimulationstests.
5. Externe Steuerfunktion
Programmierbare Wechselstromquellen könnten einen analogen Eingang unter Testsimulation des PASS-, FALL- und RUN-Status bereitstellen und der Benutzer kann ON/OFF extern steuern, das Herunterfahren erzwingen, zurücksetzen und 7 Sätze gespeicherter Parameter hochladen.
Technische Spezifikation:
| Model |
SP300VAC1000W Advanced |
SP300VAC1000W Professional |
||
| INPUT | ||||
| 1 | Voltage | 90~265VAC | ||
| 2 | Frequency | 47~63Hz | ||
| 3 | Phase | 1 Phase, 2Wire+Groud | ||
| 4 | Max. Current | 15A | ||
| 5 |
Power
Factor
at
220VAC Input , |
≥0.98 Active PFC | ||
| 6 | Efficiency |
>85.5%
(Peak) >85% at 220VAC,50Hz input/230VAC,50Hz output, Full Load |
||
| OUTPUT | ||||
| 7 | AC Power | 1000VA | ||
| 8 |
Max.
Current (r.m.s) |
0~150V(L) | 9.2A | |
| 0~300V(H) | 4.6A | |||
| 9 |
Max.
Current (Peak) |
0~150V(L) | 55.2A | |
| 0~300V(H) | 27.6A | |||
| 10 | Phase | 1 Phase | ||
| 11 | Crest Factor(CF) | <6 | ||
| 12 | Load Regulation |
±0.1%F.S.(Resistive Load) at
15-70Hz ±0.5%F.S.(Resistive Load) at 70.1-1200Hz Note:1001~1200Hz only available to Professional Version Models |
||
| 13 | Line Regulation | ±0.1V | ||
| 14 | Voltage(AC) | Range | 0~300VAC, 150V/300V/Auto Mode | |
| Resolution | 0.1V | |||
| Accuracy | 0.2% of setting +0.2%F.S. | |||
| 15 | Voltage(DC) | Range | 0~424VDC | |
| Resolution | 0.1V | |||
| Accuracy | 0.2% of setting +0.2%F.S. | |||
| Max. Power | 1000W | |||
|
Max. Current (L/H Range) |
L 6.5A | |||
| H 3.3A | ||||
|
Rise time/ |
<250us | |||
| 16 |
Current OC Fold Mode |
Resolution | 0.01A | |
| Accuracy | 0.5% of setting +1.0%F.S. | |||
|
Response Time |
<1400ms | |||
| 17 | Frequency | Range | 15~1000Hz Full Range ADJ | 15~1200Hz Full Range ADJ |
| Resolution |
0.1Hz at
15.0~99.9Hz, 1Hz at 100~1000Hz |
0.1Hz at 15.0~99.9Hz,
1Hz at 100~1000Hz, 5Hz at 1001~1200Hz |
||
| Accuracy | 0.03% of setting | |||
| 18 |
Programmable
Output Impedance |
Range | N/A | 0Ω +0mH~1Ω +1mH |
| 19 |
Harmonic
& Inter- harmonics Simulation |
Range | N/A | 2400Hz |
| MEASUREMENT | ||||
| 20 | Voltage | Range |
AC 0~300VAC DC 0~424VDC |
|
| Resolution | 0.1V | |||
| Accuracy | 0.2% of setting +0.2%F.S. | |||
| 21 | Frequency | Range | 15~1000Hz | 15~1200Hz |
| Resolution |
0.1Hz at
15.0~99.9Hz, 1Hz at 100~1000Hz |
0.1Hz at
15.0~99.9Hz,
1Hz at 100~1000Hz, 5Hz at 1001~1200Hz |
||
| Accuracy | 0.1% of setting | |||
| 22 |
Current (r.m.s) |
Range | H 0.1A~9.2A | |
| M - | ||||
| L 0.05A~3A | ||||
| mA - | ||||
| Resolution | 0.01A | |||
| Accuracy | 0.4%+1.0%F.S. | |||
| 23 |
Current (Peak) |
Range | 0A~55.2A | |
| Resolution | 0.01A | |||
| Accuracy |
H 0.4%+1.0%F.S. L 0.4%+1.5%F.S. |
|||
| 24 | Power | Range | 0~1000W | |
| Resolution | 0.1W | |||
| Accuracy | 0.4% of setting +1.0%F.S. at PF>0.2, Voltage >5V | |||
| 25 | Harmonic | Range | N/A | 2~40 orders |
| GENERAL | ||||
| 26 | Parallel Output for 1 Phase | Not Support | ||
| 27 | Series Output for 1 Phase | Not Support | ||
| 28 | Link Output for 3 Phase | Not Support | ||
| 29 | FAN | Temperature Control | ||
| 30 | Protection Circuits | OCP, OVP, OPP, OTP, RCP, PRI_UVP, PRI_OVP, PRI_OTP, PRI_OCP, USB_OCP | ||
| 31 | Interface | USB, RS485, RS232(Standard); GPIB,LAN (Optional) | ||
| ENVIRONMENTAL | ||||
| 32 | Operating Temperature | 0°C to 40°C | ||
| 33 | Storage Temperature | -40°C to 85°C | ||
| 34 | Noise | 73dBA(Max fan speed) | ||
| 35 | Altitude | 2000m | ||
| 36 | Relative Humidity | 5%~95%, non-condensing | ||
| 37 | Temperature Coefficient | 100ppm/°C at Voltage, 300ppm/°C at Current, 100ppm/°C at Frequency | ||
| MECHANICAL | ||||
| 38 | Dimensions(W*H*D) | 483*87*636mm | ||
| 39 | Unit Net Weight | 15.9kg | ||
Produktgruppe : Wechselstromversorgung > 1000W AC-Netzteil
