APM Technologies Ltd
Modell: SP300VAC600W
Marke: APM
Herkunftsort: China
Input Voltage: 90~265VAC
Input Frequency: 47~63Hz
Power Factor: ≥0.91
Max.Current: 10A
Output Voltage Range: 0~300VAC
Output Current Range: 0~32.4A
Output Power Range: 0~600W
Höhe: 2U
Garantie: 2 Jahre
Verpakung: Kartons
Produktivität: Other
Transport: Air
Ort Von Zukunft: China
Unterstützung über: OTHER
Zertifikate : ISO9001/CE/ROHS/CSA/UL
HS-Code: 8504401500
Hafen: DHL
Zahlungsart: T/T
Incoterm: EXW

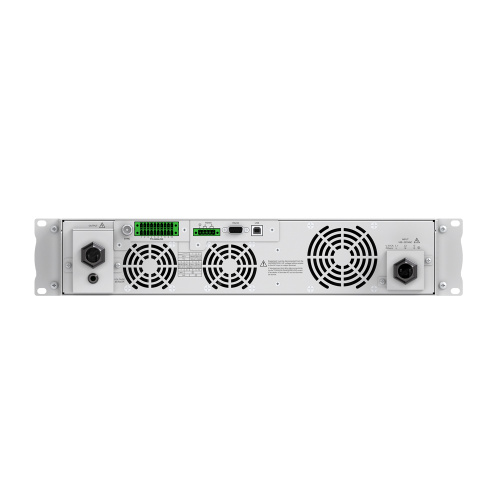

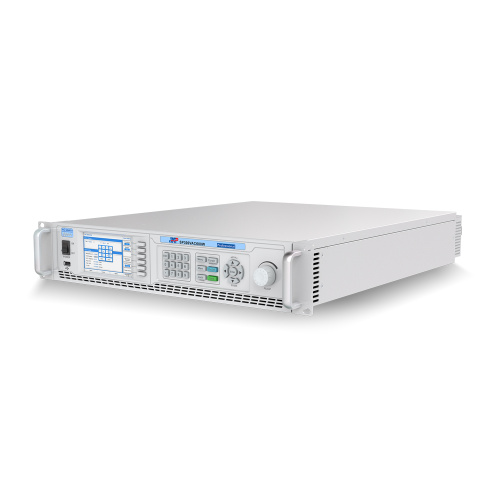

APM Low Power AC -Spannungsquelle 600 VA befindet sich in 2U -Kompaktklassikern. Es kombiniert Intelligenz und Flexibilität, um eine fortschrittliche Plattform von AC -Lösungen zu erstellen. Die 600VA -Wechselstromquelle enthält eine erweiterte Version und professionelle Version. Sie verfügen über eine multifunktionale und benutzerfreundliche Software, die die Fernbedienung von Panel-Operationen, Sequenzbearbeitung und -ausführung, willkürliche Wellenformbearbeitung und -übertragung usw. unterstützt. ist auch zum Testen von Motoren und LEDs verfügbar.
Es gibt mehr Modelle.
Bewerbungsbereich :
Diese Serie gilt für mehrere Sektoren wie Elektro-, Beleuchtungs- und Luftfahrtsektoren und kann auch auf den Produktionstest von Enterprise angewendet werden.
Produktfunktionen:
● 4,3 "großer Touch -Farbbildschirm, besitzen Sie vollständige Funktionen und einfach zu bedienen.
● Unterstützung für USB -Datenimport/Exportieren und Bildschirm -SNAP von der Frontplatte.
● AC+DC Misch oder unabhängiger Ausgangsmodus für Spannungs -DC -Offset -Simulation.
● Unterstützung des Konstantstromausgangsmodus in der Lage, Spannung und Stromausgangsbeschränkung festzulegen.
● In der Lage, die Ausgangssteigung der Spannung und Frequenz einzustellen.
● Ein-/Aus -Phasenwinkel einstellen.
● Unterstützung für die Listen-/Impuls-/Stufenmodus, die Einstellung der Zeit und die Einstellung der Zirkulation, die für den Test für Stromleitungsstörungen geeignet ist.
● Eingebaute Leistungswehrfunktion.
● Integrierter transienter Modus.
● Eingebaute Dimmerfunktion.
● Mit dem Umkehrstromschutz, um den nach hinten fließenden Strom zu vermeiden.
● Eingebautes Leistungsmesser, das 15 elektrische Parameter, einschließlich Spannung, Strom, Frequenz usw., messen kann.
● Integrierte IEC61000-3-3/ IEC61000-3-2/ IEC61000-4-11/ IEC61000-4-14/ IEC61000-4-28/ IEC61000-4-13 Standard-Test erforderlich Wellenform.
Basisfunktionen:
1. Einstellbarer Phasenwinkel/Steigung
Einstellbarer Phasenwinkel/Steigung ist für den Überprüfungstest von Ein/Aus -Inschussesstromtests anwendbar. Diese Funktion gilt für die induktive oder kapazitive Belastung mit großer Kapazität, um einen hohen Strom zu vermeiden, wenn das Gerät sofort startet.
2. Hochausgangsstrom Crest -Faktor
Der Überspannungsstrom könnte 5-6 Mal des Nennstroms erreichen, insbesondere für Inschubstromtests.
3. Transient -Modus
Der Transient -Modus simuliert die Auswirkung auf das Testobjekt, wenn die vorübergehende Leistungskapazitätslast in Leistungsnetz eingeschaltet oder ausgeschaltet wird.
4. DIMMER -Funktion
Unterstützung der Dimmerfunktion, die für die Durchführung von Geschwindigkeitsregulier- oder Dimm -Verifizierungstest für Elektromotor, Lampe und andere Produkte anwendbar ist.
5. Ausgangsimulationssequenz und Störungssimulation
In der Lage, Stromleitungsstörungssimulationstest zu simulieren.Erweiterte Funktionen :
1. Outputimpedanz (anwendbar für die professionelle Version)
Unterstützung der Simulation der Ausgangsimpedanz.
2. In IEC-Standard-Test (anwendbar für die professionelle Version)
Der integrierte IEC-Standardtest kann direkt zurückgerufen werden.
3. Verstärkerfunktion
Die programmierbare Wechselstromquelle könnte die Echtzeitausgabe nach Schwanz nach der Signalwellenform realisieren.
4. Harmonische/ Inter-Harmonik erzeugen Simulation und Harmonische Messung (anwendbar für die professionelle Version)
Bis zu 40 Harmonischen -Komponenten, die für Interferenzsimulationstest gilt.
5. Externe Kontrollfunktion
Programmierbare Wechselstromquellen können analoge Eingaben zur Simulation von Pass, Fall und Lauf liefern, und der Benutzer können extern ein/aus steuern, zum Herunterfahren, Zurücksetzen und Hochladen von 7 Sätzen gespeicherter Parameter führen.
Technische Spezifikation:
| Model |
SP300VAC600W Advanced |
SP300VAC600W Professional |
||
| INPUT | ||||
| 1 | Voltage | 90~265VAC | ||
| 2 | Frequency | 47~63Hz | ||
| 3 | Phase | 1 Phase, 2Wire+Groud | ||
| 4 | Max. Current | 10A | ||
| 5 |
Power
Factor
at
220VAC Input , |
≥0.96 Active PFC | ||
| 6 | Efficiency |
>81%
(Peak) >80% at 220VAC,50Hz input/230VAC,50Hz output, Full Load |
||
| OUTPUT | ||||
| 7 | AC Power | 600VA | ||
| 8 |
Max.
Current (r.m.s) |
0~150V(L) | 5.6A | |
| 0~300V(H) | 2.8A | |||
| 9 |
Max.
Current (Peak) |
0~150V(L) | 32.4A | |
| 0~300V(H) | 16.2A | |||
| 10 | Phase | 1 Phase | ||
| 11 | Crest Factor(CF) | <6 | ||
| 12 | Load Regulation |
±0.1%F.S.(Resistive Load) at
15-70Hz ±0.5%F.S.(Resistive Load) at 70.1-1200Hz Note:1001~1200Hz only available to Professional Version Models |
||
| 13 | Line Regulation | ±0.1V | ||
| 14 | Voltage(AC) | Range | 0~300VAC, 150V/300V/Auto Mode | |
| Resolution | 0.1V | |||
| Accuracy | 0.2% of setting +0.2%F.S. | |||
| 15 | Voltage(DC) | Range | 0~424VDC | |
| Resolution | 0.1V | |||
| Accuracy | 0.2% of setting +0.2%F.S. | |||
| Max. Power | 600W | |||
|
Max. Current (L/H Range) |
L 3.96A | |||
| H 1.89A | ||||
|
Rise time/ |
<250us | |||
| 16 |
Current OC Fold Mode |
Resolution | 0.01A | |
| Accuracy | 0.5% of setting +1.0%F.S. | |||
|
Response Time |
<1400ms | |||
| 17 | Frequency | Range | 15~1000Hz Full Range ADJ | 15~1200Hz Full Range ADJ |
| Resolution |
0.1Hz at
15.0~99.9Hz, 1Hz at 100~1000Hz |
0.1Hz at 15.0~99.9Hz,
1Hz at 100~1000Hz, 5Hz at 1001~1200Hz |
||
| Accuracy | 0.03% of setting | |||
| 18 |
Programmable
Output Impedance |
Range | N/A | 0Ω +0mH~1Ω +1mH |
| 19 |
Harmonic
& Inter- harmonics Simulation |
Range | N/A | 2400Hz |
| MEASUREMENT | ||||
| 20 | Voltage | Range |
AC 0~300VAC DC 0~424VDC |
|
| Resolution | 0.1V | |||
| Accuracy | 0.2% of setting +0.2%F.S. | |||
| 21 | Frequency | Range | 15~1000Hz | 15~1200Hz |
| Resolution |
0.1Hz at
15.0~99.9Hz, 1Hz at 100~1000Hz |
0.1Hz at
15.0~99.9Hz,
1Hz at 100~1000Hz, 5Hz at 1001~1200Hz |
||
| Accuracy | 0.1% of setting | |||
| 22 |
Current (r.m.s) |
Range | H 0.1A~5.6A | |
| M - | ||||
| L 0.05A~3A | ||||
| mA - | ||||
| Resolution | 0.01A | |||
| Accuracy | 0.4%+1.0%F.S. | |||
| 23 |
Current (Peak) |
Range | 0A~32.4A | |
| Resolution | 0.01A | |||
| Accuracy |
H 0.4%+1.0%F.S. L 0.4%+1.5%F.S. |
|||
| 24 | Power | Range | 0~600W | |
| Resolution | 0.1W | |||
| Accuracy | 0.4% of setting +1.0%F.S. at PF>0.2, Voltage >5V | |||
| 25 | Harmonic | Range | N/A | 2~40 orders |
| GENERAL | ||||
| 26 | Parallel Output for 1 Phase | Not Support | ||
| 27 | Series Output for 1 Phase | Not Support | ||
| 28 | Link Output for 3 Phase | Not Support | ||
| 29 | FAN | Temperature Control | ||
| 30 | Protection Circuits | OCP, OVP, OPP, OTP, RCP, PRI_UVP, PRI_OVP, PRI_OTP, PRI_OCP, USB_OCP | ||
| 31 | Interface | USB, RS485, RS232(Standard); GPIB,LAN (Optional) | ||
| ENVIRONMENTAL | ||||
| 32 | Operating Temperature | 0°C to 40°C | ||
| 33 | Storage Temperature | -40°C to 85°C | ||
| 34 | Noise | 73dBA(Max fan speed) | ||
| 35 | Altitude | 2000m | ||
| 36 | Relative Humidity | 5%~95%, non-condensing | ||
| 37 | Temperature Coefficient | 100ppm/°C at Voltage, 300ppm/°C at Current, 100ppm/°C at Frequency | ||
| MECHANICAL | ||||
| 38 | Dimensions(W*H*D) | 483*87*636mm | ||
| 39 | Unit Net Weight | 15.9kg | ||
Produktgruppe : Wechselstromversorgung > 600W AC-Netzteil
