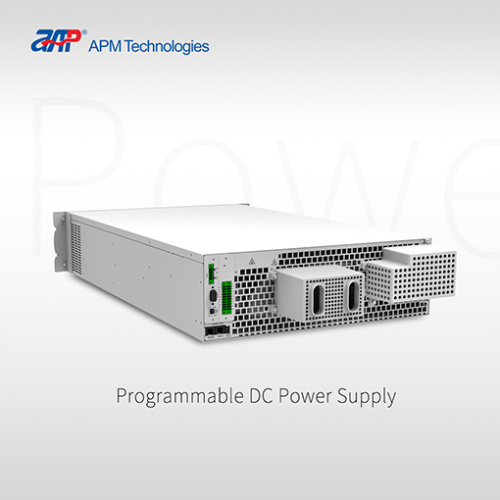

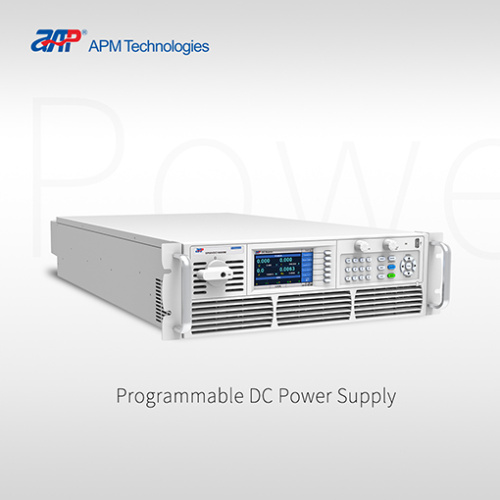

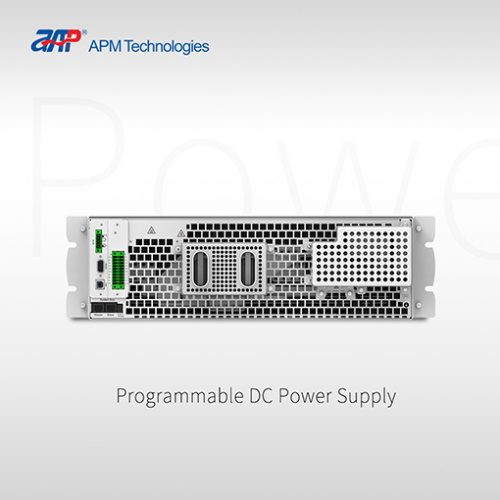

Hochleistungs-Weitbereichs-Testnetzteil

SP80VDC12000W Ausgangsstrom beträgt bis zu 400A, Leistung beträgt bis zu 12000W, mehrere Arbeitsmodi, nahtloses Wechseln in beide Richtungen, kann auch mit elektronischer Lastaufnahmefähigkeit abgestimmt werden, unterstützt Master-Slave-Seriell-Parallel-Modus, Parallelsystem bis zu 16 Einheiten .

Die Produkte von APM-Technologien unseres Unternehmens sind: Programmierbare Netzteile, DC-Netzteile, AC-Netzteile, elektronische DC-Lasten, Dreiphasen-AC-Quellensystem, Labornetzteile. Bei Interesse kontaktieren Sie uns bitte.

Produktmerkmale

◆ Großer Farb-Touchscreen mit intuitiver Benutzeroberfläche bietet ein hervorragendes intuitives Betriebserlebnis
◆ 3-Phasen-Eingangsspannung erfüllt weltweite Stromverteilungsvorschriften, AC-Netz 187~253Vac/340~460Vac für optional
◆ Betriebsmodus Konstantspannung (CV), Konstantstrom (CC) und Konstantleistung (CP), Einstellung der Arbeitspriorität CC oder CV
◆ Einstellbare Spannungs- / Stromanstiegsrate
◆ DDS Arbiträrer Funktionsgenerator*
◆ Sonnenkollektor-IV-Kurven-Simulationsfunktion*
◆ Intelligente 3-stufige Ladealgorithmus-Simulation*
◆ Batteriesimulatorfunktion*
◆ Kontinuierliche Source- & Sink-Funktion, mit APM DC E-Load zur Erweiterung der Ladefähigkeit (optional)
◆ Programmierung im Listen-/Schrittmodus
◆ TTL/Analog-Steuerung und Überwachung
◆ Eingebaute Standard-Spannungskurven des Kfz-Stromnetzes*
◆ Voller Schutz: OVP-, OCP-, OPP- und OTP-Schutz
◆ Unterstützt Master-Slave-Modus, Parallelschaltung von bis zu 16 Einheiten
◆ Unterstützt SCPI-Befehle, bietet Web-GUI-Funktion
* Nur Geräte der Professional-Version unterstützen diese Funktionen

Funktionen und Vorteile

Grafische Benutzeroberfläche

Der große Farb-Touchscreen bietet dem Kunden eine einfache und schnelle Bedienung, eine Echtzeit-Aktualisierung der Anzeigeausgangsdaten und des Energiestatus. Die tatsächlichen Werte werden mit größeren Zeichen angezeigt, sodass sie aus großer Entfernung gelesen werden können.

Großer Eingangsspannungsbereich und hohe Leistungsdichte

Der 3-Phasen-Eingangsspannungsbereich von 187 bis 460 Vac erfüllt die weltweiten Vorschriften zur Stromverteilung. 36kW/6U hohe Dichte, höhere Effizienz, geringere Welligkeit und schnelle Reaktion machen es ideal für Testanforderungen in verschiedenen Zeiträumen verschiedener Anwendungen. Dieses Seriennetzteil kann ein bis drei interne 6kW-Leistungsblöcke aufweisen, die jeweils über eine separate Phase des 3-Phasen-Wechselstromnetzes angeschlossen sind. Die folgenden Abbildungen veranschaulichen die Installation von drei 6-kW-Geräten oder drei 12-kW-Geräten, um eine symmetrische Stromaufnahme am 3-Phasen-Wechselstromnetz zu erzielen.

CC- und CV-Priorität

Dieses Serien-Netzteil bietet eine CC/CV-Prioritätsfunktion, mit der der Benutzer den geeigneten Modus auswählen kann, der den Testanforderungen entspricht. Unten sehen Sie eine Anwendung der CC-Priorität, um ein Überschwingen des Stroms während des LED-Tests zu vermeiden.

Mit APM DC E-Load zur Erweiterung der Ladekapazität

Wenn eine große schnelle Stromaufnahmefähigkeit erforderlich ist, kann der Benutzer auch programmierbare elektrische DC-Lasten von APM wählen. Ein Netzteil kann über die CAN-Kommunikation drei DC-Lasten gleichzeitig anschließen und steuern, um ein schnelles Reaktionssystem zu realisieren. Erfüllt die anspruchsvollen Anforderungen von Hochleistungsentladungstests.

Listen-/Programm-/Schrittmodus-Programmierung

Dieses Netzteil der Serie bietet Listen-/Programm-/Schritt-Modi für die Programmierung der Ausgangswellenform. Benutzer können den Spannungs-/Stromwert und die Zeit jedes Schritts im Voraus bearbeiten und die Stromversorgung mit einem Triggersignal versorgen. Dann werden die voreingestellten Sequenzen / Wellenformen automatisch gemäß den definierten Dateien ausgeführt. Der Sequenzmodus unterstützt die Verknüpfung zwischen mehreren Dateien, der Benutzer kann die Wiederholungszeiten jeder Datei und die Gesamtwiederholungszeiten der gesamten Sequenzdatei einstellen.

DDS Arbiträrer Funktionsgenerator

Dieses Serien-Netzteil enthält einen echten Funktionsgenerator, der typische Funktionen wie unten gezeigt generieren kann, bequem zum Bearbeiten oder zum direkten Aufrufen. Zusätzlich zu den Standardfunktionen steht dieser Arbiträrgenerator zur Erstellung und Ausführung komplexer Funktionssätze zur Verfügung, die zu Testzwecken in Entwicklung und Produktion eingesetzt werden können.
