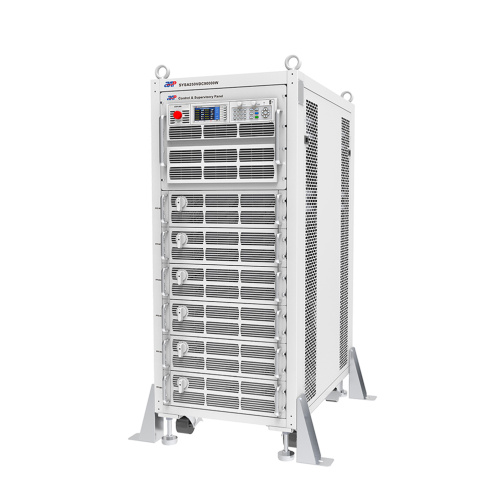

80V 7200W APM Hochleistungs-DC-System

Das Hochleistungs-DC-Netzteil von APM techonologies verwendet eine Hochfrequenzisolierung und ein aktives PFC-Design, wodurch es an jedem Ausgangspunkt eine hohe Effizienz erzielen kann. Die DSP- und FPGA-Steuerschaltung bietet eine schnellere, aber stabile interne Datenberechnung und Reaktionsfähigkeit. Die hohe Messgenauigkeit liefert eine Spannung von weniger als 0,1% Umax, einen Strom von weniger als 0,2% Imax, eine Leistung von weniger als 0,5% Pmax und einen Innenwiderstand von weniger als 0,4%Rmax.

Es gibt weitere Modelle, 40-V-DC-Quellsystem, 75-V-DC-Quellsystem, 120-V-DC-Quellsystem, 150-V-DC-Quellsystem, 200-V-DC-Quellsystem, 600-V-DC-Quellsystem, 800-V-DC-Quellsystem als Referenz.

Eigenschaften:

● Großer Farb-Touchscreen mit intuitiver Benutzeroberfläche bietet ein hervorragendes intuitives Betriebserlebnis

● 3-Phasen-Eingangsspannung erfüllt weltweite Stromverteilungsvorschriften, AC-Netz 187~253Vac/340~460Vac für optionales

● Betriebsmodus Konstantspannung (CV), Konstantstrom (CC) und Konstantleistung (CP), Einstellung der Arbeitspriorität CC oder CV

● Einstellbare Spannungs-/Strom-Anstiegsrate

● DDS Arbitrary Funktionsgenerator *

● Solarpaneel IV Kurve Simulationsfunktion *

● Intelligente 3-stufigen Ladealgorithmus Simulation *

● Batteriesimulator - Funktion *

● Kontinuierliche Source- & Sink-Funktion, mit APM DC E-Load zur Erweiterung der Ladekapazität (optional)

● Programmierung im Listen-/Schrittmodus

● TTL/Analog-Steuerung und -Überwachung

● Einbau-Standard Automobilenergienetz Spannungskurven *

● Vollständiger Schutz: OVP-, OCP-, OPP- und OTP-Schutz

● Unterstützt Master-Slave-Modus, parallele Parallelschaltung von bis zu 16 Einheiten

● Unterstützt SCPI-Befehle, bietet Web-GUI-Funktion

* Nur Geräte der Professional-Version unterstützen diese Funktionen

Funktionen und Vorteile:

Grafische Benutzeroberfläche
Der große Farb-Touchscreen bietet dem Kunden eine einfache und schnelle Bedienung sowie eine Echtzeit-Aktualisierung der Anzeigeausgangsdaten und des Energiestatus.
Die Istwerte werden mit größeren Zeichen angezeigt, damit sie aus großer Entfernung gelesen werden können.

Großer Eingangsspannungsbereich und hohe Leistungsdichte
Der 3-Phasen-Eingangsspannungsbereich von 187 bis 460 Vac erfüllt die weltweiten Vorschriften zur Stromverteilung. 36kW/6U hohe Dichte, höhere Effizienz, geringere Welligkeit und schnelle Reaktion machen es ideal für Testanforderungen in verschiedenen Zeiträumen verschiedener Anwendungen. Dieses Seriennetzteil kann ein bis drei interne 6kW-Leistungsblöcke aufweisen, die jeweils über eine separate Phase des 3-Phasen-Wechselstromnetzes angeschlossen sind. Die folgenden Abbildungen veranschaulichen die Installation von drei 6-kW-Geräten oder drei 12-kW-Geräten, um eine symmetrische Stromaufnahme am 3-Phasen-Wechselstromnetz zu erzielen.

CC- und CV-Priorität
Dieses Serien-Netzteil bietet eine CC/CV-Prioritätsfunktion, mit der der Benutzer den geeigneten Modus auswählen kann, der den Testanforderungen entspricht. Unten sehen Sie eine Anwendung der CC-Priorität, um ein Überschwingen des Stroms während des LED-Tests zu vermeiden.

Einstellbare Spannungs-/Stromanstiegsrate
Dieses Seriennetzteil bietet eine einstellbare Anstiegs- und Abfallzeiteinstellung für Spannung und Strom. Einstellbarer Zeitbereich 1ms~24h.

Kontinuierliche Quelle & Sink - Funktion (optional)
Zusätzlich zum Source-Modus ist dieses Seriennetzteil mit einer elektronischen Last, auch Sink-Modus genannt, zur Leistungsaufnahme ausgestattet, die es ermöglicht, als Zwei-Quadranten-Netzteil zu arbeiten. Die Umschaltung zwischen diesen beiden Betriebsarten erfolgt ohne Unterbrechung und Zeitverlust, wodurch ein Überschwingen von Spannung oder Strom vermieden wird. Als Netzteil stehen CV-, CC-, CP-Modi zur Verfügung. Als elektronische Last stehen CV-, CC-, CP- und CR-Modus zur Verfügung. Damit ist es für induktive Last- und kapazitive Lasttests geeignet.

Mit APM DC E-Load zur Erweiterung der Ladekapazität
Wenn eine hohe Fähigkeit zur schnellen Stromsenke erforderlich ist, kann der Benutzer auch programmierbare elektrische DC-Lasten von APM wählen. Ein Netzteil kann über die CAN-Kommunikation drei DC-Lasten gleichzeitig anschließen und steuern, um ein schnelles Reaktionssystem zu realisieren. Erfüllt die anspruchsvollen Anforderungen von Hochleistungsentladungstests.

Listen-/Programm-/Schrittmodus-Programmierung
Dieses Netzteil der Serie bietet Listen-/Programm-/Schritt-Modi für die Programmierung der Ausgangswellenform. Benutzer können den Spannungs-/Stromwert und die Zeit jedes Schritts im Voraus bearbeiten und das Netzteil mit einem Triggersignal versorgen. Dann werden die voreingestellten Sequenzen / Wellenform automatisch gemäß den definierten Dateien ausgeführt. Der Sequenzmodus unterstützt die Verknüpfung zwischen mehreren Dateien, der Benutzer kann die Wiederholungszeiten jeder Datei und die Gesamtwiederholungszeiten der gesamten Sequenzdatei einstellen.

< Professionelle Version Netzteilfunktion >

DDS Arbiträrer Funktionsgenerator
Dieses Serien-Netzteil enthält einen echten Funktionsgenerator, der typische Funktionen wie unten gezeigt generieren kann, bequem zum Bearbeiten oder zum direkten Aufrufen. Zusätzlich zu den Standardfunktionen steht dieser Arbiträrgenerator zur Erstellung und Ausführung komplexer Funktionssätze zur Verfügung, die zu Testzwecken in Entwicklung und Produktion eingesetzt werden können.

Eingebaute Standard-Spannungskurven für das Kfz-Stromnetz
Dieses Netzteil der Serie verfügt über eine integrierte deutsche DIN40839-Standardspannungskurve für das Kfz-Stromnetz und die internationale ISO-16750-2-Impulswellenform. Die schnelle Anstiegs-/Abfall-Reaktionszeit zusammen mit der Fähigkeit zur Generierung beliebiger Funktionen machen es möglich, den Einfluss auf die Leistung von Automobilelektronikgeräten unter verschiedenen Testbedingungen wirklich zu simulieren, und ist das bevorzugte Leistungstestgerät in der Automobilelektronikindustrie.

Solarpanel IV-Kurvensimulationsfunktion
Das Netzteil bietet eine einzigartige Funktion zur Simulation der Ausgangseigenschaften einer Solaranlage, einschließlich des Kurvenmodus, des benutzerdefinierten Modus und des SAS-Modus. Im Kurvenmodus müssen nur vier Parameter eingestellt werden, um die IV-Kurve der Solaranlage zu simulieren. Im benutzerdefinierten Modus kann der Benutzer eine IV-Kurve formen, indem er bis zu 4096 Punkte eingibt, um den dynamischen Wolkenbedeckungseffekt zu simulieren, was für die MPPT-Leistungsbewertung von PV-Wechselrichtergeräten nützlich ist. Mit dem integrierten SAS-Modus kann der Benutzer die Parameter einstellen, um die Ausgabe der IV-Kurve zu simulieren und Berichte zu erstellen.

Intelligente 3-stufige Ladealgorithmus-Simulation
Dieses Seriennetzteil verwendet einen 3-Stufen-Ladealgorithmus und integrierte Ladekurven, die für die allgemein bekannten Batterietypen auf dem Markt geeignet sind. Benutzer können die Standardkurven direkt abrufen oder die Schaltbedingungen in verschiedenen Ladestufen entsprechend der Testanforderung ändern. Durch die interne Design, es verbessert und Hardware-Verbesserungen optimiert, wird der Strom, der von der Batterie zur Stromversorgung als 10mA weniger bei jeder Spannung Batterie, wenn die Stromversorgung auszuschalten. So Batteriekapazität Verlust vermeiden, auch wenn es keine Anti Reverse Bewässerungsanlagen ist.

Batteriesimulator Funktion
Diese Serie Stromversorgung Einbau-typische Innenwiderstand der Batterie Kurven und Entladekurven können leicht simulieren Batterieverhalten in Echt Fall.
