APM Technologies Ltd
Modell: SPST300VAC6000W-3-17
Marke: APM
Herkunftsort: China
AC Power(Per Phase): 2000va
Input Voltage: 190~265v
Input Frequency: 47~63hz
Power Factor: ≥0.99
Max.Current: 42a
Height: 17u
Garantie: 2 Jahre
Interface: Rs232/Rs485/Usb(Standard)
AC Power(Total): 6000va
Verpakung: Kartons
Produktivität: OTHER
Transport: Air
Ort Von Zukunft: CHINA
Unterstützung über: OHTER
Zertifikate : ISO9001
HS-Code: 8504401500
Hafen: DHL
Zahlungsart: T/T
Incoterm: EXW

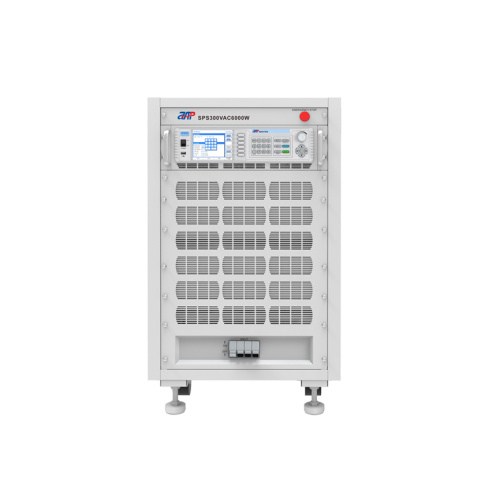

Erfüllen Sie hier Ihre AC -Testanforderungen mit einer vollständigen Wechselstromlösung! Die APM 3 -Phasen -Wechselstromquelle kann 6000 Va Ausgangsleistung liefern. Sehr bequem zu bedienen von der Tastatur oder der Remote -Schnittstelle vor der Frontplatte. Diese einstellbare Wechselstromversorgung ist nützlich, um Konstruktionen über einen weiten Bereich von Eingangsspannungen bei 47 Hz und 63 Hz zu testen. Militärtests bei 400 Hz sind eine weitere Verwendung für Wechselstromquellen. Magnetgeräte wie Induktoren und Transformatoren können auch über einen Spannungsbereich und Frequenz unter Verwendung von Wechselstromquellen getestet werden. Die programmierbare Wechselstromversorgung ist sehr attraktiv .
Bewerbungsbereich :
Diese Serie gilt für mehrere Sektoren wie Elektro-, Beleuchtungs- und Luftfahrtsektoren und kann auch auf den Produktionstest von Enterprise angewendet werden.
Es gibt mehr Modelle, 1800W 3 -Phasen -Wechselstromquelle und 3000W 3 -Phasen -Wechselstromquelle, 4500W 3 -Phasen -Wechselstromquelle, 15000W drei Phasen -Wechselstromquellensystem für Ihre Referenz.
Produktfunktionen:
● 5.6`` großer Touch -Farbbildschirm, besitzen Sie vollständige Funktionen und einfach zu bedienen.
● Unterstützung für USB -Datenimport/Exportieren und Bildschirm -SNAP von der Frontplatte.
● AC+DC Misch oder unabhängiger Ausgangsmodus für Spannungs -DC -Offset -Simulation.
● Unterstützung des Konstantstromausgangsmodus in der Lage, Spannung und Stromausgangsbeschränkung festzulegen.
● In der Lage, die Ausgangsneigung mit Spannung und Frequenz einzustellen.
● Ein-/Aus -Phasenwinkel einstellen.
● Mit dem Rückwärtsstromschutz, um den nach hinten fließenden Strom zu vermeiden.
● Eingebautes Leistungsmesser, das 5 elektrische Parameter pro Phase messen kann, einschließlich Spannung, Strom, Strom usw.
● Unterstützen Sie die MA -Strommessfunktion.
Basisfunktionen:
1. Einstellbarer Phasenwinkel/Steigung
Einstellbarer Phasenwinkel/Steigung gilt für den Überprüfungstest von Ein/Aus -Inrush -Stromtests. Diese Funktion gilt für die induktive oder kapazitive Belastung mit großer Kapazität, um einen hohen Strom zu vermeiden, wenn das Gerät sofort startet.
2. Hocher Ausgangsstrom Crest -Faktor
Der Überspannungsstrom könnte 5-6 Mal des Nennstroms erreichen, insbesondere für Einschaltstromtests.
3. Ausgangsimulationssequenz und Störungssimulation
In der Lage, Stromleitungsstörungssimulationstest zu simulieren.
Erweiterte Funktionen :
1. Bauen Sie in IEC-Standard-Test
Der integrierte IEC-Standard-Test kann direkt zurückgerufen werden.
2,3-Phasen-Betrieb und Parallelmodus
Unterstützung des 3-Phasen-Betriebs, 3 Einheiten parallelTechnische Spezifikation:
| MODEL | SPS300VAC6000W | ||
| INPUT | |||
| 1 | Voltage | 190~265VAC | |
| 2 | Frequency | 47~63Hz | |
| 3 | Phase | 3 Phase,4Wire+Groud/Y Connect | |
| 4 | Max.Current | 42A | |
| 5 |
Power Factor @220Vac Input ,Full Load |
0.99 Min. Active PFC | |
| 6 | Effieciency |
>87% Max >86% @220Vac,50HZ input/230Vac,50HZ output |
|
| 3-Phase Output Mode | |||
| 7 | AC Power(Per Phase) | 2000VA | |
| 8 | AC Power(Total) | 6000VA | |
| 9 |
Max.Current (r.m.s) |
0~150V(L) | 16A |
| 0~300V(H) | 8A | ||
| 10 |
Max.Current (Peak) |
0~150V(L) | 80A |
| 0~300V(H) | 40A | ||
| Parallel Phase Mode | |||
| 11 |
Max.Current (r.m.s) |
0~150V(L) | 48A |
| 0~300V(H) | 24A | ||
| 12 |
Max.Current (Peak) |
0~150V(L) | 240A |
| 0~300V(H) | 120A | ||
| 13 | Phase | 1 Phase | |
| OUTNPUT | |||
| 14 | Total Harmonic Distortion(THD) |
<0.5% (Resistive Load) at 15.0 -
70.0Hz and output voltage within the 80 - 140Vac at Low Range or the 160 -
280Vac at High Range <1% (Resistive Load) at 70.1 - 500Hz and output voltage within the 80 - 140Vac at Low Range or the 160 - 280Vac at High Range <1% (Resistive Load) at 501 - 1000Hz and output voltage within the 100 - 140Vac at Low Range or the 160 - 280Vac at High Range |
|
| 15 | Crest Factor(CF) | ≤5 | |
| 16 | Load Regulation |
+/-0.2%FS @15-100HZ(Resistive
Load) +/-0.5%FS @ Others Freq.(Resistive Load) |
|
| 17 | Line Regulation | ±0.1V | |
| 18 |
Voltage(AC) (L-N) |
Range | 0~300VAC, 150V/300V/Auto Mode |
| Resclution | 0.1V | ||
| Accuracy | 0.2% of setting +0.4%F.S at Voltage>3V | ||
| 19 |
Phase
Angle (Starting/Ending) |
Range | 0~359.9° |
| Resclution | 0.1° | ||
| Accuracy | ±1° @45~65Hz | ||
| 20 | Voltage(DC) | Range | 0~424VDC |
| Resclution | 0.1V | ||
| Accuracy | 0.2% of setting +0.4%F.S at Voltage>3V | ||
|
DC Power |
2000W | ||
|
Max.Current (L/H Range) (Per Phase) |
L 11.3A | ||
| H 5.65A | |||
| DC Power(Total) | 6000W | ||
|
Max.Current (L/H Range) (Total) |
L 33.9A | ||
| H 16.95A | |||
| Ripple&Noise(r.m.s) |
L <700mVrms
@Bandwidth 20HZ to 1MHZ |
||
| Ripple&Noise(Peak) | <4000mVp-p @Bandwidth 20HZ to 1MHZ | ||
| 21 | Current OC Fold Mode | Resclution | 0.1A |
| Accuracy | 2.0% of setting +1.0%F.S. | ||
| Response Time | <1400ms | ||
| 22 | Frequency | Range | 15~1000Hz |
| Resclution | 0.1Hz(15.0~99.9Hz) ,1Hz(100~1000Hz) | ||
| Accuracy | 0.03% of setting | ||
| 23 | Progrmmable Output Impedance | Not Support | |
| 24 | Harmonic & Inter-harmonics Simulation | Not Support | |
| MEASUREMENT(Per Phase) | |||
| 25 |
Voltage (Per Phase) |
Range | AC 0~300VAC |
| DC 0~424VDC | |||
| Resclution | 0.1V | ||
| Accuracy | 0.2% of setting +0.4%F.S. (Notes: Vpeak: 0.6% of setting +1%F.S.) | ||
| 26 |
Frequency (Per Phase) |
Range | 15~1000Hz |
| Resclution | 0.1Hz(15.0~99.9Hz) ,1Hz(100~1000Hz) | ||
| Accuracy | 0.1% of setting | ||
| 27 |
Current* (r.m.s) (Per Phase) |
Range | H 0.15A~20A |
| M - | |||
| L 0.1A~5A | |||
| mA 0.02A~1.5A | |||
| Resclution | 0.01A | ||
| Accuracy | 0.4%+1.0%F.S. | ||
| 28 |
Current* (PEAK) (Per Phase) |
Range | 0A~81.5A |
| Resclution | 0.01A | ||
| Accuracy | 0.4%+1.5%F.S. | ||
| 29 |
Power (Per Phase) |
Range | 0~2040W |
| Resclution | 0.1W | ||
| Accuracy | 0.4% of setting +0.3%F.S at PF>0.2, Voltage >5V | ||
| 30 |
Power
Apparent |
Range | 0~2040VA |
| Resclution | 0.1VA | ||
| Accuracy | Voltage*Irms,Calculated value | ||
| 31 |
Power Resistive (VAR) (Per Phase) |
Range | 0~2040VAR |
| Resclution | 0.1VAR | ||
| Accuracy | √[(VA)^2-(W)^2],Calculated value | ||
| 32 |
Power Factor (PF) |
Range | 0.00~1.00 |
| Resclution | 0.01 | ||
| Accuracy | W/VA, Calculated value | ||
| 33 | Harmonic | Range | Not Support |
| Extra Function | |||
| 34 | Slew Rate | Range | AC Voltage 0.001-1200.00V/mS and Disable |
| DC Voltage 0.001-1000.00V/mS and Disable | |||
| Frequency 0.001-1600.000HZ/ms and Disable | |||
| 35 | Remote Sense | Range | 5V(RMS), Max. Total power less than rated power |
| 36 | Cablibration |
Firmware-based cablibration through
the digital interface or front panel display Noted: Need Factory setting |
|
|
37 |
Test Mode | Not Support | |
| 38 | Graphic Display | 5.6'' Color touch LCD | |
| 39 | Operation Key Feature | Soft key,Numberic key,Rotary Knob,Support USB disk | |
| 40 | Rack mount Handles | YES | |
| 41 | FAN | Temperature Control | |
| 42 | Protection Circuits | OCP, OVP, OPP, OTP, RCP, PRI_UVP, PRI_OVP, PRI_OTP, PRI_OCP, USB_OCP | |
| 43 | Interface | Standard USB,RS485,RS232&LAN, Option GPIB interface | |
| Environmental | |||
| 44 | Operating Temperature | 0°C to 40°C | |
| 45 | Storage Temperature | -40°C to 85°C | |
| 46 | Altitude | 2000m | |
| 47 | Relative Humidity | 5-95%, non-condensing | |
| 48 | Temperature Coefficient | 100ppm/°C at Voltage, 300ppm/°C at Current, 100ppm/°C at FREQ | |
| Mechanical | |||
| 49 | Dimensions(W*H*D) | 560x945x700 mm | |
| 50 | Unit Net Weight | 134.0kg | |
Produktgruppe : Dreiphasiges Wechselstromquellensystem > 6000W Dreiphasen-AC-Quellensystem
