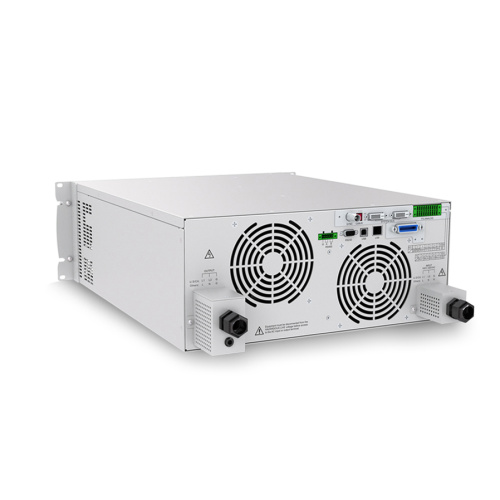

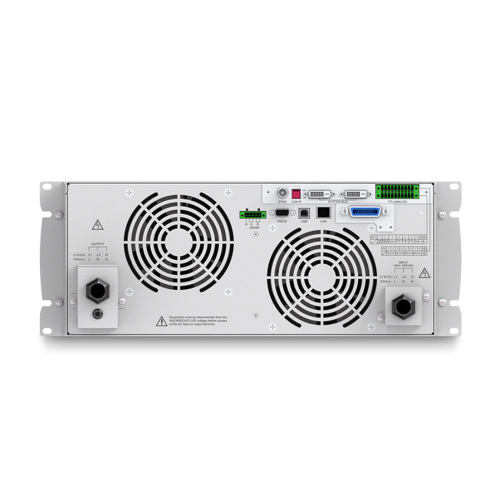

APM Technologies Ltd
Modell: SP300VAC4000W
Marke: APM
Herkunftsort: China
Input Frequency: 47~63Hz
Output Current Range: 0~160A
Output Power Range: 0~4000W
Input Voltage: 190~265VAC
Power Factor: ≥0.99
Max.Current: 25A
Output Voltage Range: 0~300VAC
Height: 4U
Garantie: 2 Jahre
Verpakung: Kartons
Produktivität: other
Transport: Air
Ort Von Zukunft: CHINA
Unterstützung über: other
Zertifikate : ISO9001/CE/ROHS/CSA/UL
HS-Code: 8504401500
Hafen: DHL
Zahlungsart: T/T
Incoterm: EXW
Senken Sie Ihre Eigentumskosten mit globaler Unterstützung und langer Standardgarantie mit APM AC +DC Output Netzteil. Zwei Versionen für Fortgeschrittene und Profis dieses 4KVA -Netzteils bieten Ihnen nur die beste Wahl auf der Grundlage eines anderen Budgets. 9 V Wechselstromversorgung ist erreichbar, da der Ausgangsspannungsbereich 150 VAC /300 VAC beträgt. Es ist in der Lage, den normalen oder abnormalen Stromeingang für das elektrische Gerät analog zu übertreffen, um die Testanforderungen zu erfüllen. Dies gilt für elektrische, Beleuchtung, Luftfahrtsektoren usw.
Bewerbungsbereich :
Diese Serie gilt für mehrere Sektoren wie Elektro-, Beleuchtungs- und Luftfahrtsektoren und kann auch auf den Produktionstest von Enterprise angewendet werden.
Produktfunktionen:
● 5,6 "großer Touch -Farbbildschirm, besitzen Sie vollständige Funktionen und einfach zu bedienen.
● Unterstützung für USB -Datenimport/Exportieren und Bildschirm -SNAP von der Frontplatte.
● AC+DC Misch oder unabhängiger Ausgangsmodus für Spannungs -DC -Offset -Simulation.
● Unterstützung des Konstantstromausgangsmodus in der Lage, Spannung und Stromausgangsbeschränkung festzulegen.
● In der Lage, die Ausgangsneigung mit Spannung und Frequenz einzustellen.
● Ein-/Aus -Phasenwinkel einstellen.
● Unterstützung für die Listen-/Impuls-/Stufenmodus, die Einstellung der Zeit und die Einstellung der Zirkulation, die für den Test für Stromleitungsstörungen geeignet ist.
● Eingebaute Leistungswehrfunktion.
● Integrierter transienter Modus.
● Eingebaute Dimmerfunktion.
● Mit dem Rückwärtsstromschutz, um den nach hinten fließenden Strom zu vermeiden.
● Eingebautes Leistungsmesser, das 15 elektrische Parameter, einschließlich Spannung, Strom, Frequenz usw., messen kann.
● Unterstützen Sie die MA -Strommessfunktion.
● Integrierte IEC61000-3-3/ IEC61000-3-2/ IEC61000-4-11/ IEC61000-4-14/ IEC61000-4-28/ IEC61000-4-13 Standard-Test erforderlich Wellenform.
● Unterstützen Sie bis zu 2 Einheiten in Reihe, 4 Einheiten parallel und 3 Einheiten mit 3-Phasen-Leistung (optional).
Basisfunktionen:
1. Einstellbarer Phasenwinkel/Steigung
Einstellbarer Phasenwinkel/Steigung gilt für den Überprüfungstest von Ein/Aus -Inrush -Stromtests. Diese Funktion gilt für die induktive oder kapazitive Belastung mit großer Kapazität, um einen hohen Strom zu vermeiden, wenn das Gerät sofort startet.
2. Hochausgangsstrom Crest -Faktor
Der Überspannungsstrom könnte 5-6 Mal des Nennstroms erreichen, insbesondere für Einschaltstromtests.
3. Transient -Modus
Der Transienten -Modus simuliert die Auswirkung auf das Testobjekt, wenn die vorübergehende Leistung mit hoher Leistung in Leistungsnetz eingeschaltet oder ausgeschaltet wird.
4. DIMMER -Funktion
Unterstützung der Dimmerfunktion, die für die Durchführung von Geschwindigkeitsregulier- oder Dimm -Verifizierungstest für Elektromotor, Lampe und andere Produkte gelten.
5. Ausgangsimulationssequenz und Störungssimulation
In der Lage, Stromleitungsstörungssimulationstest zu simulieren.Erweiterte Funktionen :
1. Outputimpedanz (anwendbar für die professionelle Version)
Unterstützung der Simulation der Ausgangsimpedanz.
2. In IEC-Standard-Test (anwendbar für die professionelle Version)
Der integrierte IEC-Standard-Test kann direkt zurückgerufen werden.
3. Verstärkerfunktion
Die programmierbare Wechselstromquelle könnte die Echtzeitausgabe nach Schwanz nach der Signalwellenform realisieren.
4. Harmonische/ Inter-Harmonik erzeugen Simulation und Harmonische Messung (anwendbar für die professionelle Version)
Bis zu 40 Harmonischen -Komponenten, die für Interferenzsimulationstest gilt.
5. Externe Steuerfunktion
Programmierbare Wechselstromquellen könnten analoge Eingaben zur Simulation von Pass-, Fall- und Run -Status liefern, und der Benutzer kann extern ein/aus steuern, zum Herunterfahren, Zurücksetzen und Hochladen von 7 Sätzen gespeicherter Parameter führen.
6. 3-Phasen-Betrieb und Parallelmodus
Unterstützen Sie bis zu 2 Einheiten in Reihe, 4 Einheiten parallel und 3 Einheiten mit 3-Phasen-Leistung.
Technische Spezifikation:
| Model |
SP300VAC4000W Advanced |
SP300VAC4000W Professional |
||
| INPUT | ||||
| 1 | Voltage | 190~265VAC | ||
| 2 | Frequency | 47~63Hz | ||
| 3 | Phase | 1 Phase, 2Wire+Groud | ||
| 4 | Max. Current | 25A | ||
| 5 |
Power
Factor
at
220VAC Input , |
≥0.99 Active PFC | ||
| 6 | Efficiency |
>87%
(Peak) >86% at 220VAC,50Hz input/230VAC,50Hz output, Full Load |
||
| OUTPUT | ||||
| 7 | AC Power | 4000VA | ||
| 8 |
Max.
Current (r.m.s) |
0~150V(L) | 32A | |
| 0~300V(H) | 16A | |||
| 9 |
Max.
Current (Peak) |
0~150V(L) | 160A | |
| 0~300V(H) | 80A | |||
| 10 | Phase | 1 Phase | ||
| 11 | Crest Factor(CF) | ≤5 | ||
| 12 | Load Regulation |
±0.1%F.S.(Resistive Load) at
15-70Hz ±0.5%F.S.(Resistive Load) at 70.1-1200Hz Note:1001~1200Hz only available to Professional Version Models |
||
| 13 | Line Regulation | ±0.1V | ||
| 14 | Voltage(AC) | Range | 0~300VAC, 150V/300V/Auto Mode | |
| Resolution | 0.1V | |||
| Accuracy | 0.2% of setting +0.2%F.S. | |||
| 15 | Voltage(DC) | Range | 0~424VDC | |
| Resolution | 0.1V | |||
| Accuracy | 0.2% of setting +0.2%F.S. | |||
| Max. Power | 4000W | |||
|
Max. Current (L/H Range) |
L 22.6A | |||
| H 11.3A | ||||
|
Rise time/ drop time |
<180us | |||
| 16 |
Current OC Fold Mode |
Resolution | 0.01A | |
| Accuracy | 0.5% of setting +1.0%F.S. | |||
|
Response Time |
<1400ms | |||
| 17 | Frequency | Range | 15~1000Hz Full Range ADJ | 15~1200Hz Full Range ADJ |
| Resolution |
0.1Hz at
15.0~99.9Hz, 1Hz at 100~1000Hz |
0.1Hz at 15.0~99.9Hz,
1Hz at 100~1000Hz, 5Hz at 1001~1200Hz |
||
| Accuracy | 0.03% of setting | |||
| 18 |
Programmable
Output Impedance |
Range | N/A | 0Ω +0mH~1Ω +1mH |
| 19 |
Harmonic
& Inter- harmonics Simulation |
Range | N/A | 2400Hz |
| MEASUREMENT | ||||
| 20 | Voltage | Range |
AC 0~300VAC DC 0~424VDC |
|
| Resolution | 0.1V | |||
| Accuracy | 0.2% of setting +0.2%F.S. | |||
| 21 | Frequency | Range | 15~1000Hz | 15~1200Hz |
| Resolution |
0.1Hz at
15.0~99.9Hz, 1Hz at 100~1000Hz |
0.1Hz at
15.0~99.9Hz,
1Hz at 100~1000Hz, 5Hz at 1001~1200Hz |
||
| Accuracy | 0.1% of setting | |||
| 22 |
Current (r.m.s) |
Range | H 0.2A~32A | |
| M 0.2A~20A | ||||
| L 0.1A~5A | ||||
| mA 0.02A~1.5A | ||||
| Resolution | 0.01A | |||
| Accuracy |
H/M 0.4%+0.6%F.S. L/mA 0.4%+1.0%F.S. |
|||
| 23 |
Current (Peak) |
Range | 0.05A~163A | |
| Resolution | 0.01A | |||
| Accuracy |
H/M 0.4%+1.5%F.S. L/mA 0.4%+1.5%F.S. |
|||
| 24 | Power | Range | 0~4080W | |
| Resolution | 0.1W | |||
| Accuracy | 0.4% of setting +0.6%F.S. at PF>0.2, Voltage >5V | |||
| 25 | Harmonic | Range | N/A | 2~40 orders |
| GENERAL | ||||
| 26 | Parallel Output for 1 Phase | Yes, 4 Units Max. (Option: Remote I/O & Parallel, Multiphase Link Card) | ||
| 27 | Series Output for 1 Phase | Yes, 2 Units Max. (Option: Remote I/O & Parallel, Multiphase Link Card) | ||
| 28 | Link Output for 3 Phase | Yes (Option: Remote I/O &Parallel, Multiphase Link Card) | ||
| 29 | FAN | Temperature Control | ||
| 30 | Protection Circuits | OCP, OVP, OPP, OTP, RCP, PRI_UVP, PRI_OVP, PRI_OTP, PRI_OCP, USB_OCP | ||
| 31 | Interface | USB, RS485, RS232(Standard); LAN,GPIB (Optional) | ||
| ENVIRONMENTAL | ||||
| 32 | Operating Temperature | 0°C to 40°C | ||
| 33 | Storage Temperature | -40°C to 85°C | ||
| 34 | Noise | 73dBA(Max fan speed) | ||
| 35 | Altitude | 2000m | ||
| 36 | Relative Humidity | 5%~95%, non-condensing | ||
| 37 | Temperature Coefficient | 100ppm/°C at Voltage, 300ppm/°C at Current, 100ppm/°C at Frequency | ||
| MECHANICAL | ||||
| 38 | Dimensions(W*H*D) | 483*177*649mm | ||
| 39 | Unit Net Weight | 29.0kg | ||
Produktgruppe : Wechselstromversorgung > 4000W AC-Netzteil
