APM Technologies Ltd
Modell: 150VDC series(1U Type)
Marke: APM
Origin: CHINA
Zertifizierung: ISO9001
Herkunftsort: China
Height: 1u
Interface: Rs232/Rs485/Usb(Standard)
Input Voltage: 90~265v
Input Frequency: 47~63hz
Power Factor: ≥0.98
Output Voltage Range: 0~150v
Output Current Range: 0~10a
Output Power Range: 0~1000w
Garantie: 2 Jahre
Verpakung: Kartons
Produktivität: other
Transport: Air,Ocean
Ort Von Zukunft: CHINA
Unterstützung über: other
Zertifikate : ISO9001
HS-Code: 8504401990
Hafen: DHL
Zahlungsart: T/T
Incoterm: EXW

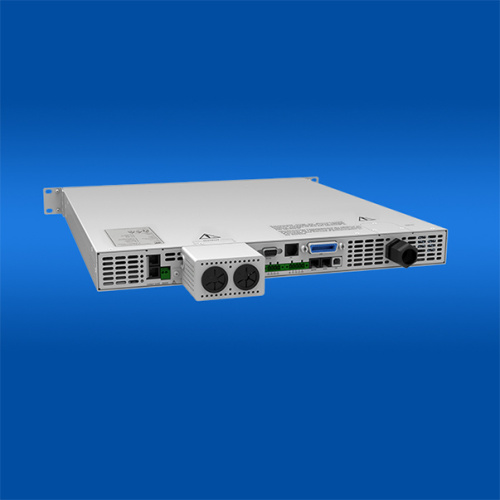

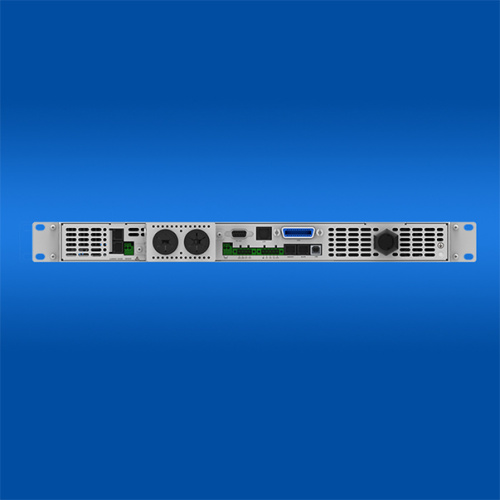

Dieses tragbare, einstellbare 1U-Rack-Gleichstromnetzteil der Serie 150 VDC umfasst 4 Modelle mit Leistungen von 600 W bis 1500 W und bis zu 10 A. Aufgrund ihres Leistungsbetriebsbereichs kann ein einzelnes Instrument sowohl hohe Spannung/niedrigen Strom als auch niedrige Spannung/hohen Strom liefern, wodurch die Anzahl der in typischen ATE-Anwendungen benötigten Netzteile reduziert wird. Mit diesem programmierbaren 1-HE-Netzteil mit hoher Dichte kann der Kunde wertvollen Platz im Rack einsparen.
Außer dem 150-V-Gleichstromnetzteil könnte es auch eine Option mit geringerer Leistung für ein 200-V-Gleichstromnetzteil oder ein 600-V-Gleichstromnetzteil geben. Weitere Informationen erhalten Sie bei den regionalen Vertriebspartnern.
Anwendungsgebiete:
● Automatischer Testbereich: Kann in ein automatisches Testsystem integriert werden, um Stromparameter zu testen und die zu testenden Produkte mit Strom zu versorgen.
● LED-Sektor: Wird für LED-Treiber- und LED-Produkttests und Einbrenntests verwendet.
● Automobilsektor: Wird zum Testen von Automobilelektronikprodukten und zur Simulation der Spannungswellenform von Automobilen unter verschiedenen Bedingungen verwendet.
● Kommunikationssektor: Wird für Tests der Kommunikationsstromversorgung und elektronischer Geräte verwendet.
● Haushaltsfeld: Wird für den Test von Haushaltsprodukten verwendet.
● Wissenschaftlicher Forschungsbereich: Wird in wissenschaftlichen Forschungseinheiten, Hochschulen und Universitäten sowie Zertifizierungsinstitutionen für Labortests und Stromversorgung verwendet.
● Medizinischer Bereich: Wird für die Prüfung medizinischer Geräte oder deren Integration in medizinische Geräte verwendet.
● Luft- und Raumfahrtsektor: Wird für die Prüfung elektronischer Luftfahrtprodukte und die Stromversorgung verwendet.
Produktmerkmale:
● DVM-unabhängige Messfunktionen.
● Codierte Knöpfe, Multifunktionstastatur.
● Standard-RS232/RS485/USB-Schnittstelle.
● Funktion zum Bearbeiten der Listenwellenform.
● Verwenden Sie SCPI-Befehle.
● CE/UL/FCC-zertifiziert.
● Mit präziser Spannungs- und Strommessfunktion.
● Fernabtastung zur Kompensation von Spannungsabfällen in Lastleitungen.
Produktvorteile:
(1)Hohe Effizienz
Die programmierbare 150-VDC-Quelle von APM hat einen Betriebswirkungsgrad von bis zu 90 %. Bei der Schaltungskonstruktion verwendet die Schaltröhre einen Leiter mit Nullspannung (0), und wenn die Schaltung in Betrieb ist, wird der am Gerät selbst verursachte Schaden reduziert und dadurch der Gesamtwirkungsgrad erhöht, während gleichzeitig die Temperaturanstiegsrate der Gleichstromquelle verringert wird. Im Vergleich zu anderen ähnlichen Produkttypen auf den Märkten hat die programmierbare Gleichstromquelle von APM Technologies einen offensichtlichen Vorteil.
(2)Ultraschnelle Reaktionszeit
Durch die einzigartige Fast-Drop-Funktion ist die Reaktion der APM-programmierbaren 150-VDC-Quelle viel besser als die aller anderen ähnlichen Produkte auf dem Markt.
| No load voltage rise time:≤25ms | Full load voltage rise time:≤25ms |
| No load voltage drop time:≤400ms | Full load voltage drop time:≤32ms |
(3)DVM-Messfunktion
Die integrierte DVM-unabhängige Messfunktion der programmierbaren Gleichstromquelle APM kann den Wert der Ausgangsspannung am Ausgangsanschluss messen und den Wert auf dem VFD-Bildschirm anzeigen, indem die Tasten auf der Vorderseite umgeschaltet werden. Die Gleichstromquelle kann auch als externes Gerät in Labortests zur Messung der Spannungswerte verwendet werden.
(4)Master/Slave-Steuerung
Im Master-Slave-Steuerungsmodus können bis zu 8 Einheiten in Reihe und 10 Einheiten parallel geschaltet werden.
Der Master-Slave-Steuerungsmodus kann den Effekt von „hundert Antworten auf einen (einzelnen) Anruf“ realisieren. Sobald der Master-Slave-Modus eingestellt ist, wird „SLAVE“ in der Hauptschnittstelle gesperrt und ausschließlich von „MASTER“ gesteuert. Bei einer „SLAVE“-Signalisierung des Schutzmodus schalten sich alle DC-Quellen ab und verlassen den Master-Slave-Modus.
(5) Funktionen im Serienmodus
Die programmierbare 150-VDC-Quelle APM kann über die RS485-Schnittstelle mit bis zu 31 Einheiten des Geräts betrieben werden und ermöglicht so die gleichzeitige Steuerung aller über RS485 angeschlossenen DC-Quellen vom PC aus .
Technische Spezifikation:
| Model | SP150VDC600W | SP150VDC1000W | SP150VDC1200W | SP150VDC1500W | |
| 1 | Input Voltage Range | 90-265VAC | |||
| 2 | Input Frequency Range | 47-63Hz | |||
| 3 | Power Factor | >0.98 | |||
| 4 | Input Power | 750VA(MAX) | 1300VA(MAX) | 1500VA(MAX) | 1900VA(MAX) |
| 5 | Output Voltage Range | 0-150V | |||
| 6 | Output Current Range | 0-10A | |||
| 7 | Voltage Load Regulation | 15mV | |||
| 8 | Current Load Regulation | 10mA | |||
| 9 | Voltage Setting Accuracy | 0.1%+15mV | |||
| 10 | Current Setting Accuracy | 0.1%+10mA | |||
| 11 | Voltage Measurement Accuracy | 0.1%+15mV | |||
| 12 | Current Measurement Accuracy | 0.1%+10mA | |||
| 13 | Voltage Ripple[1] | 120mVp-p/40mVrms | |||
| 14 | Current Ripple[1] | 40mA (Full Range) 10mA (TYP value) |
|||
| 15 | Voltage Temperature Coefficient[2] | 100ppm/℃ | |||
| 16 | Current Temperature Coefficient[2] | 150ppm/℃ | |||
| 17 | DVM Resolution | 4mV | |||
| 18 | DVM Accuracy | 0.1%+30mV | |||
| 19 | Remote Compensation | 4V MAX | |||
| 20 | Load Transient Response Time | ≤3ms | |||
| 21 | Command Response Time | 50ms | |||
| 22 | Efficiency(Full Load) | 88% | 89% | 89% | 90% |
| 23 | Protection Function | OVP/OCP/OTP/OPP/SCP/Fold back function | |||
| 24 | Weight | 9.3kg | |||
| 25 | Communication Modes | Standard:RS232/RS485/USB Option:RS232/RS485/USB/LAN/GPIB |
|||
| 26 | Operating Environment | Temperature 0~40℃,Relative Humidity 10%~90%(no condensation) | |||
Produktgruppe : Gleichstromquelle > 150V DC-Netzteil
