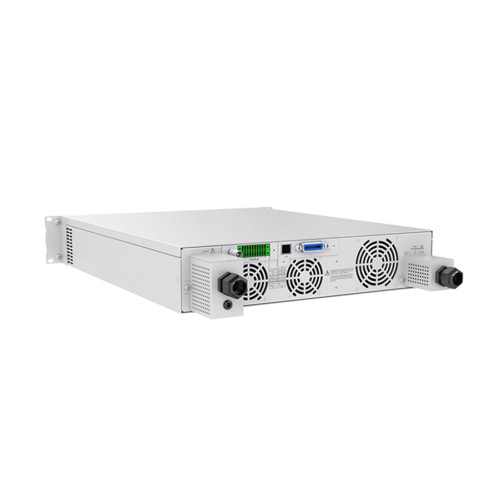

Hochfrequenz-Wechselstromnetzteil 1000W

Zahlungsart:
T/T
Incoterm:
EXW
Minimum der Bestellmenge:
1 Others
Transport:
Air
Hafen:
DHL
  • Produktbeschreibung
Overview
Produkteigenschaften

ModellSP300VAC1000W

Lieferfähigkeit & Zusatzinformationen

VerpakungKartons

TransportAir

HafenDHL

ZahlungsartT/T

IncotermEXW

Verpackung & Lieferung
Verkaufseinheiten:
Others
Pakettyp:
Kartons

Produkteinführung:

Die programmierbare APM- Wechselstromquelle deckt einen Leistungsbereich von 600 VA bis zu 5000 VA in der Schalttechnologie ab. Das Produkt wird mit vielen Kommunikationsschnittstellen für die PC-Steuerung geliefert, wie RS232, RS485, USB-Schnittstelle als Standard und GPIB, LAN-Schnittstelle als Option. Hochfrequenz-Wechselstromnetzteil bis 1200 Hz für die professionelle Version.

Es gibt mehr Modelle. 600W AC Netzteil, 1200W AC Netzteil, 1500W AC Netzteil,3000W AC Netzteil, 4000W AC Netzteil als Referenz.



Anwendungsbereich :

Diese Serie ist auf mehrere Sektoren wie Elektro-, Beleuchtungs- und Luftfahrtsektoren anwendbar und könnte auch auf Produktionstests von Unternehmen angewendet werden.


Produkteigenschaften:

● Eingebaute Power-Sweep-Funktion.

● Eingebauter Transient-Modus.

● Eingebaute Dimmerfunktion.

● Mit Rückstromschutz zur Vermeidung von Stromrückfluss.

● Eingebauter Leistungsmesser, der 15 elektrische Parameter messen kann, einschließlich Spannung, Strom, Frequenz usw.

● Eingebauter IEC61000-3-3/ IEC61000-3-2/ IEC61000-4-11/ IEC61000-4-14/ IEC61000-4-28/ IEC61000-4-13 Standardtest erforderliche Wellenform.

● 4,3" großer Farb-Touchscreen, besitzen komplette Funktionen und sind einfach zu bedienen.

● Unterstützung für USB-Datenimport/-export und Bildschirmaufnahme vom Frontpanel.

● AC+DC gemischter oder unabhängiger Ausgangsmodus für die Simulation des Spannungs-DC-Offsets.

● Kann Spannungs- und Stromausgangsbeschränkung einstellen, Unterstützung für den Konstantstromausgangsmodus.

● Kann die Ausgangssteilheit von Spannung und Frequenz einstellen.

● Kann den EIN/AUS-Phasenwinkel einstellen.

● Unterstützung für den LIST/PULSE/STEP-Modus, einfache Zeiteinstellung und Zirkulationseinstellung, die für den Simulationstest von Netzstörungen geeignet ist.


Basisfunktionen:

1. Einstellbarer Phasenwinkel/Steilheit

Der einstellbare Phasenwinkel/die einstellbare Phasensteilheit ist für den Verifizierungstest des EIN/AUS-Einschaltstromtests anwendbar. Diese Funktion ist anwendbar, um induktive oder kapazitive Lasten mit großer Kapazität zu starten, um hohe Ströme beim sofortigen Starten des Geräts zu vermeiden.

2. Hoher Ausgangsstrom-Scheitelfaktor

Der Stoßstrom kann das 5- bis 6-fache des Nennstroms erreichen, besonders geeignet für Einschaltstromprüfungen.

3. Übergangsmodus

Der Transient-Modus simuliert die Auswirkungen auf das Testobjekt beim Ein- oder Ausschalten von transienten Hochleistungslasten im Stromnetz.

4. Dimmerfunktion

Unterstützt die Dimmerfunktion, die für die Durchführung von Geschwindigkeitsregulierungs- oder Dimmprüfungstests für Elektromotoren, Lampen und andere Produkte geeignet ist.

5. Ausgabesimulationssequenz und Störungssimulation

Kann Stromleitungsstörungssimulationstests simulieren.


Erweiterte Funktionen :

1. Ausgangsimpedanz (gilt für die professionelle Version)
Unterstützt die Simulation der Ausgangsimpedanz.

2. Eingebauter IEC-Standardtest (gilt für die professionelle Version)

Eingebauter IEC-Standardtest konnte direkt abgerufen werden.

3. Verstärkerfunktion

Die programmierbare Wechselstromquelle könnte eine Echtzeitausgabe durch Schwanz nach Signalwellenform realisieren.

4. Oberschwingungen / Zwischenharmonische erzeugen Simulation und Oberschwingungsmessung (gilt für die professionelle Version)

Bis zu 40 Ordnungen von Oberschwingungskomponenten, anwendbar auf Störungssimulationstests.

5. Externe Steuerfunktion

Programmierbare Wechselstromquellen könnten einen analogen Eingang unter Testsimulation des PASS-, FALL- und RUN-Status bereitstellen und der Benutzer kann ON/OFF extern steuern, das Herunterfahren erzwingen, zurücksetzen und 7 Sätze gespeicherter Parameter hochladen.


Technische Spezifikation:

Model SP300VAC1000W
Advanced
SP300VAC1000W
Professional
INPUT
1 Voltage 90~265VAC
2 Frequency 47~63Hz
3 Phase 1 Phase, 2Wire+Groud
4 Max. Current 15A
5 Power Factor

at 220VAC Input ,
Full Load

≥0.98 Active PFC
6 Efficiency >85.5% (Peak)
>85% at 220VAC,50Hz input/230VAC,50Hz output, Full Load
OUTPUT
7 AC Power 1000VA
8 Max. Current
(r.m.s)
0~150V(L) 9.2A
0~300V(H) 4.6A
9 Max. Current
(Peak)
0~150V(L) 55.2A
0~300V(H) 27.6A
10 Phase 1 Phase
11 Crest Factor(CF) <6
12 Load Regulation ±0.1%F.S.(Resistive Load) at 15-70Hz
±0.5%F.S.(Resistive Load) at 70.1-1200Hz
Note:1001~1200Hz only available to Professional Version Models
13 Line Regulation ±0.1V
14 Voltage(AC) Range 0~300VAC, 150V/300V/Auto Mode
Resolution 0.1V
Accuracy 0.2% of setting +0.2%F.S.
15 Voltage(DC) Range 0~424VDC
Resolution 0.1V
Accuracy 0.2% of setting +0.2%F.S.
Max. Power 1000W
Max. Current
(L/H Range)
L 6.5A
H 3.3A

Rise time/
drop time

<250us
16 Current OC
Fold Mode
Resolution 0.01A
Accuracy 0.5% of setting +1.0%F.S.
Response
Time
<1400ms
17 Frequency Range 15~1000Hz Full Range ADJ 15~1200Hz Full Range ADJ
Resolution 0.1Hz at 15.0~99.9Hz,
1Hz at 100~1000Hz
0.1Hz at 15.0~99.9Hz,

1Hz at 100~1000Hz,

5Hz at 1001~1200Hz
Accuracy 0.03% of setting
18 Programmable

Output

Impedance
Range N/A 0Ω +0mH~1Ω +1mH
19 Harmonic

& Inter-

harmonics

Simulation
Range N/A 2400Hz
MEASUREMENT
20 Voltage Range AC 0~300VAC
DC 0~424VDC
Resolution 0.1V
Accuracy 0.2% of setting +0.2%F.S.
21 Frequency Range 15~1000Hz 15~1200Hz
Resolution 0.1Hz at 15.0~99.9Hz,
1Hz at 100~1000Hz
0.1Hz at 15.0~99.9Hz,

1Hz at 100~1000Hz,

5Hz at 1001~1200Hz
Accuracy 0.1% of setting
22 Current
(r.m.s)
Range H 0.1A~9.2A
M -
L 0.05A~3A
mA -
Resolution 0.01A
Accuracy 0.4%+1.0%F.S.
23 Current
(Peak)
Range 0A~55.2A
Resolution 0.01A
Accuracy H 0.4%+1.0%F.S.
L 0.4%+1.5%F.S.
24 Power Range 0~1000W
Resolution 0.1W
Accuracy 0.4% of setting +1.0%F.S. at PF>0.2, Voltage >5V
25 Harmonic Range N/A 2~40 orders
GENERAL
26 Parallel Output for 1 Phase Not Support
27 Series Output for 1 Phase Not Support
28 Link Output for 3 Phase Not Support
29 FAN Temperature Control
30 Protection Circuits OCP, OVP, OPP, OTP, RCP, PRI_UVP, PRI_OVP, PRI_OTP, PRI_OCP, USB_OCP
31 Interface USB, RS485, RS232(Standard); GPIB,LAN (Optional)
ENVIRONMENTAL
32 Operating Temperature 0°C to 40°C
33 Storage Temperature -40°C to 85°C
34 Noise 73dBA(Max fan speed)
35 Altitude 2000m
36 Relative Humidity 5%~95%, non-condensing
37 Temperature Coefficient 100ppm/°C at Voltage, 300ppm/°C at Current, 100ppm/°C at Frequency
MECHANICAL
38 Dimensions(W*H*D)  483*87*636mm
39 Unit Net Weight 15.9kg

*Hinweis: Die Toleranz ändert sich unter Hochfrequenzbedingungen geringfügig.
