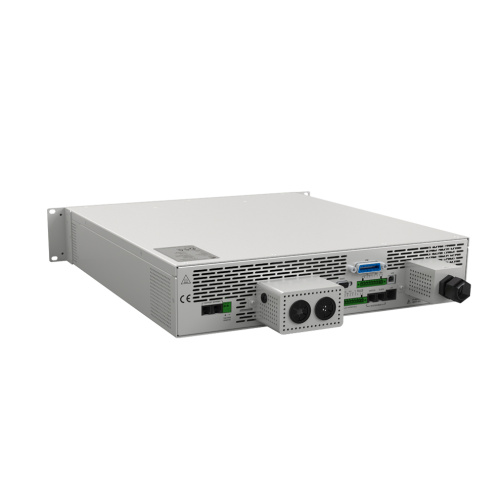

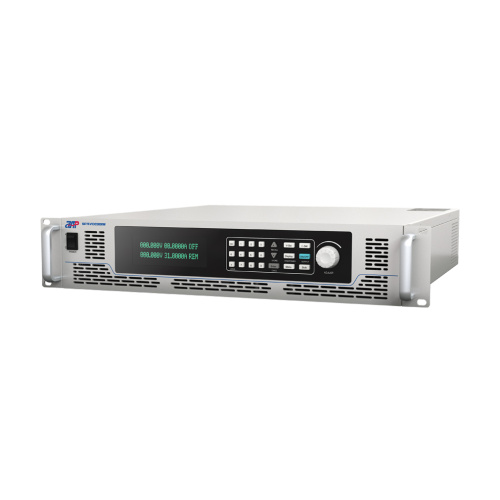

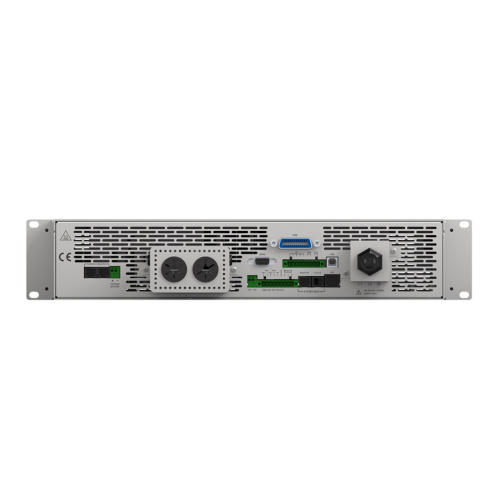

Hochspannungs-programmierbare DC-Schaltmodus-Stromquelle
Hochspannungs-programmierbare DC-Schaltmodus-Stromquelle
Hochspannungs-programmierbare DC-Schaltmodus-Stromquelle
  • Hochspannungs-programmierbare DC-Schaltmodus-Stromquelle
  • Hochspannungs-programmierbare DC-Schaltmodus-Stromquelle
  • Hochspannungs-programmierbare DC-Schaltmodus-Stromquelle

Hochspannungs-programmierbare DC-Schaltmodus-Stromquelle

Basisinformation

Modell: 80VDC series(2U Type)

Produktbeschreibung

Produkteinführung:

APM 80VDC-Serie ist einkanalig programmierbarer DC-Schaltmodus Stromquelle. Die Ratenleistung ist 2000W und 3000W mit Nennstrom 60A. Ausgestattet mit DIN40839 und ISO-16750-2 Standard-Wellenformen, bieten Ihnen mehrere Vorschläge, um Ihre Testanforderungen zu erfüllen.Diese DC- Hochspannungsquelle unterstützt CC-Modus und CV-Modus, Benutzer können Anstiegsrate für Ausgangsspannung oder Strom basierend auf Testanforderungen anpassen .


Anwendungsbereiche:

● Automobilsektor: Wird für die Produktprüfung von Automobilelektronik und die Simulation der Spannungswellenform von Automobilen unter verschiedenen Bedingungen verwendet.

● Aerospace Sector: Wird für die Prüfung und Stromversorgung von Luftfahrtelektronikprodukten verwendet.

● Kommunikationssektor: Wird für die Tests der Kommunikationsstromversorgung und elektronischer Geräte verwendet.

● Automatischer Testsektor: Kann in ein automatisches Testsystem integriert werden, um Elektroparameter zu testen und die zu prüfenden Produkte mit Strom zu versorgen.

● Scientific Research Sector: Wird in wissenschaftlichen Forschungseinheiten, Colleges & Universitäten und Zertifizierungsinstitutionen für Labortests und Stromversorgung verwendet.

● Haushaltsbereich: Wird für den Test von Haushaltsprodukten verwendet.

● Medizinischer Bereich: Wird für die Prüfung von Medizinprodukten oder für die Integration in medizinische Geräte verwendet.

● LED-Sektor: Wird für LED-Treiber- und LED-Produkttests und Burn-In-Tests verwendet.


Produkteigenschaften:

● Standrad RS232 / LAN / RS485 / USB-Schnittstelle.

● Verwenden Sie SCPI-Befehle.

● Bearbeitungsfunktion Wellenformliste auflisten.

● Codierte Knöpfe, multifunktionale Tastatur.

● CE / UL / CSA / FCC zertifiziert.

● Mit genauer Spannungs- und Strommessfähigkeit.

● Fernerkundung zur Kompensation des Spannungsabfalls in Lastleitungen.

● DVM-unabhängige Messfunktionen.


Produkt Vorteile:

(1) Hohe Effizienz
APM programmierbare 80VDC-Quelle hat eine Betriebseffizienz von bis zu 91%. In der Schaltungskonstruktion verwendet die Schaltröhre einen Null (0) -Spannungsleiter, und wenn die Schaltung läuft, wird der Schaden, der der Vorrichtung selbst zugefügt wird, verringert und anschließend die Gesamteffizienz erhöht, während die Temperaturanstiegsrate der Gleichstromquelle gesenkt wird. Im Vergleich zu anderen ähnlichen Produkttypen in Märkten hat die programmierbare DC-Quelle von APM Technologies einen offensichtlichen Vorteil.
(2) Ultraschnelle Antwortzeit
Die einzigartige Fast-Drop-Funktion macht die APM-programmierbare 80VDC-Quelle viel besser als die anderer ähnlicher Produkte auf dem Markt.

 No load voltage rise time

 ≤15ms

 Full load voltage rise time

 ≤15ms

 No load voltage drop time

 ≤450ms

 Full load voltage drop time

 ≤30ms

(3) DVM-Messfunktion
Die programmierbare DVM-unabhängige Messfunktion der programmierbaren DC-Quelle von APM kann den Wert der Ausgangsspannung an der Ausgangsklemme messen und den Wert auf dem VFD-Bildschirm durch Umschalten der Fronttasten anzeigen. Die DC-Quelle kann auch als externes Gerät im Labortest verwendet werden, um die Spannungswerte zu messen.
(4) Master / Slave-Steuerung
Im Master-Slave-Steuerungsmodus können bis zu 10 APM-programmierbare DC-Quellen in einem seriellen oder parallelen Modus verwendet werden.
Der Master-Slave-Steuerungsmodus kann den Effekt als "hundert Antworten auf einen (einzigen) Anruf" realisieren. Sobald der Master-Slave-Modus eingestellt ist, wird "SLAVE" in der Hauptschnittstelle gesperrt und ausschließlich von "MASTER" gesteuert. Wenn eine "SLAVE" -Signalisierung des Schutzmodus vorliegt, werden alle DC-Quellen ausgeschaltet und der Master-Slave-Modus beendet.
(5) Serienmodusfunktionen
APM programmierbare 80 VDC-Quelle über seine RS485-Schnittstelle kann mit bis zu 31 Einheiten des Geräts betrieben werden, wodurch es möglich ist, alle DC-Quellen, die über RS485 vom PC aus verbunden sind, gleichzeitig zu steuern
.



Technische Spezifikation:

Model

SPS80VDC1000W

SP80VDC2000W

SP80VDC3000W

1

Input Voltage Range

190-265VAC

2

Input Frequency Range

47-63Hz

3

Power Factor

>0.97

>0.98

>0.99

4

Input Power

1200VA(MAX)

2400VA(MAX)

3400VA(MAX)

5

Output Voltage Range

0-80V

6

Output Current Range

0-60A

7

Voltage Load Regulation

15mV

8

Current Load Regulation

60mA

9

Voltage Setting Accuracy

0.05%+15mV

10

Current Setting Accuracy

0.1%+60mA

11

Voltage Measurement Accuracy

0.05%+15mV

12

Current Measurement Accuracy

0.1%+60mA

13

Voltage Ripple[1]

40mVp-p/6mVrms

14

Current Ripple[1]

50mA (Full Range)
10mA (TYP value)

15

Voltage Temperature Coefficient[2]

100ppm/℃

16

Current Temperature Coefficient[2]

150ppm/℃

17

DVM Resolution

0.1mV

18

DVM Accuracy

0.05%+15mV

19

Remote Compensation

4V MAX

20

Load Transient Response Time

≤2ms

21

Command Response Time

50ms

22

Efficiency(Full Load)

89%

23

Protection Function

OVP/OCP/OTP/OPP/SCP/Fold back function

24

Weight

13.2kg

25

Communication Modes

Standard:RS232/RS485/USB/LAN,
Option:RS232/RS485/USB/LAN/GPIB

26

Operating Environment

Temperature 0~40℃,Relative Humidity 10%~90%(no condensation)

[1] Testbedingung: Spannungswelligkeit, CV (konstante Spannung) Modus-Nennausgangsspannung (Vp-p 20MHZ, Vrms 1.25MHZ); Stromwelligkeit: CC (Constant Current) -Modus (Arme 1.25MHZ)
Current Ripple typischen Wert Parameter Standard, Test unter der Bedingung, dass Nennspannung des Modells ist voll geladen, zur gleichen Zeit, wenn die volle Reichweite Ausgangsspannung des Modells ist Volllast-Ausgang, der effektive Wert der Stromripple ist unter dem Gamut Referenzbereich.
[2] Test Condition: Umgebungstemperatur ist unter 0 ~ 40 ℃
