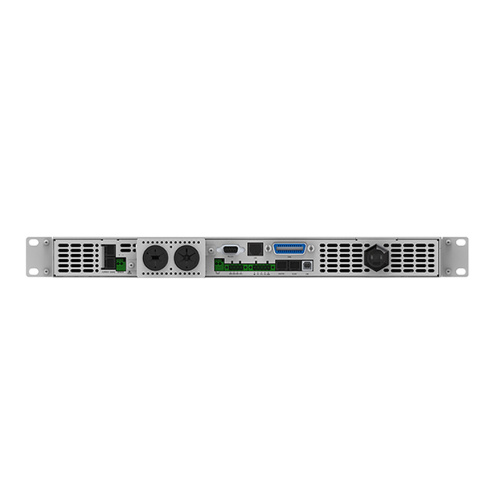

19 Zoll Rack Mount Konstante Stromversorgung

Zahlungsart:
T/T
Incoterm:
EXW
Minimum der Bestellmenge:
1 Others
Transport:
Air
Hafen:
DHL
  • Produktbeschreibung
Overview
Produkteigenschaften

Modell75VDC series(1U Type)

Lieferfähigkeit & Zusatzinformationen

VerpakungKartons

TransportAir

HafenDHL

ZahlungsartT/T

IncotermEXW

Verpackung & Lieferung
Verkaufseinheiten:
Others
Pakettyp:
Kartons

Produkteinführung:

Diese 1U 19 -Zoll -Rack -Montierung konstanter Stromversorgungsversorgung gibt 75 -V -Spannung, 20 -Ampere -Strom und Strom im Bereich von 600 W bis 1,5 kW aus. Mit konstantem Spannungs -CV und konstantem Strom -CC -Modus, zahlreiche Funktionen, die eine kostengünstige, einfache Systemintegration ermöglichen. Vieler Anwendungsbereich, die DC -Leistung in einem kleinen Formfaktor erfordern.


APM bietet eine Auswahl im Ousputspannungsbereich. Die niedrigste Spannungsreihe ist eine 20 -V -Gleichstromversorgung, während die höchste Spannungsreihe ein 1500 -V -DC -System mit hohem Leistungsträger umfasst.


Anwendungsbereiche:

● LED-Sektor: Wird für LED-Treiber- und LED-Produkttests und Verbrennungstest verwendet.

● Automobilsektor: Wird für Produkttests für Automobile -Elektronik und Simulation der Spannungswellenform des Automobils unter verschiedenen Bedingungen verwendet.

● Medizinisches Feld: Wird für medizinische Gerätetests oder in medizinische Geräte integriert.

● Automatischer Testsektor: Kann in das automatische Testsystem integriert werden, um Stromparameter zu testen und die zu testenden Produkte zu liefern.

● Kommunikationssektor: Wird für die Tests der Kommunikationsleistung und der elektronischen Geräte verwendet.

● Luft- und Raumfahrtsektor: Wird für Elektronikprodukte und Stromversorgung von Luftfahrtprodukten verwendet.

● Haushaltsfeld: Wird für den Test für Haushaltsprodukte verwendet.

● Wissenschaftlicher Forschungssektor: Wird in wissenschaftlichen Forschungseinheiten, Hochschulen und Universitäten und Zertifizierungsinstitutionen für Labortests und Stromversorgung verwendet.


Produktfunktionen:

● DVM -unabhängige Messfunktionen.

● codierte Knöpfe, multifunktionale Tastatur.

● Standrad RS232/RS485/USB -Schnittstelle.

● Funktion der Bearbeitungsliste Wellenform.

● Verwenden Sie SCPI -Befehle.

● CE/UL/CSA/FCC -zertifiziert.

● Mit genauen Spannungs- und Strommesskapazität.

● Fernerkundung, um den Spannungsabfall der Lastleitungen zu kompensieren.


Produktvorteile:

(1) hohe Effizienz
APM Programmierbare 75VDC -Quelle hat eine Betriebseffizienz von bis zu 91%. Im Schaltungskonstruktion verwendet das Schaltrohr Null (0) Spannungsleiter, und wenn die Schaltung läuft, wird der auf dem Gerät selbst verursachte Schaden verringert und erhöht anschließend die Gesamtwirkungsgrad, während die Temperaturanstiegsrate der DC -Quelle verringert wird. Im Vergleich zu anderen ähnlichen Produkttypen in Märkten hat die programmierbare DC -Quelle von APM Technologies einen offensichtlichen Vorteil.

(2) Ultraast Reaktionszeit
Die einzigartige Fast -Drop -Funktion macht die Reaktion der APM -programmierbaren 75VDC -Quelle viel besser als die von anderen ähnlichen Produkten auf dem Markt.

Model SP75VDC600W SP75VDC1000W SP75VDC1200W SP75VDC1500W

response(voltage rise time)

≤10ms

response(voltage drop time)

≤160ms(No load)

≤160ms(No load)

≤160ms(No load)

≤160ms(No load)

≤20ms(Full load) ≤15ms(Full load) ≤12ms(Full load) ≤10ms(Full load)

(3) DVM -Messfunktion
Die integrierte DVM-unabhängige Messfunktion von APM programmierbarer DC-Quelle kann den Wert der Ausgangsspannung an der Ausgangsklemme messen und den Wert auf dem VFD-Bildschirm durch Umschleppen der Tasten vordere Panel anzeigen. Die DC -Quelle kann auch als externe Geräte in Labortests verwendet werden, um die Spannungswerte zu messen.

(4) Master/Sklavenkontrolle
Im Master-Slave-Steuermodus können bis zu 10 Einheiten APM-programmierbarer Gleichstromquelle in einer Reihe oder einem Parallelmodus verwendet werden.
Der Master-Slave-Steuermodus kann den Effekt als "hundert Antworten auf einen (einzelnen) Anruf" erkennen. Sobald der Master-Slave-Modus beigelegt ist, wird "Slave" in der Hauptschnittstelle gesperrt und ausschließlich von "Master" gesteuert. Wenn es eine "Slave" -Signalisierung des Schutzmodus gibt, schalten alle DC-Quellen aus und beenden den Master-Slave-Modus.

(5) Serienmodusfunktionen

APM programmierbare 75 VDC -Quelle über seine RS485 -Schnittstelle kann mit bis zu 31 Einheiten des Geräts bedient werden. Ermöglicht es daher, alle DC -Quellen, die auf RS485 angeschlossen sind, gleichzeitig vom PC zu steuern .




Technische Spezifikation:


Model
SP75VDC600W
SP75VDC1000W
SP75VDC1200W
 SP75VDC1500W
1 Input Voltage Range
90-265VAC
2 Input Frequency Range
47-63Hz
3 Power Factor
>0.98
4 Input Power
750VA(MAX)
1300VA(MAX)
1500VA(MAX)
1900VA(MAX)
5 Output Voltage Range
0-75V
6 Output Current Range
0-25A
7 Voltage Load Regulation
10mV
8 Current Load Regulation
25mA
9 Voltage Setting Accuracy
0.05%+15mV
10 Current Setting Accuracy
0.1%+25mA
11 Voltage Measurement Accuracy
0.05%+15mV
12 Current Measurement Accuracy
0.1%+25mA
13 Voltage Ripple[1]
40mVp-p/6mVrms
14 Current Ripple[1]
25mA (Full Range)
10mA (TYP value)
15 Voltage Temperature Coefficient[2]
100ppm/℃
16 Current Temperature Coefficient[2]
150ppm/℃
17 DVM Resolution
0.1mV
18 DVM Accuracy
0.05%+15mV
19 Remote Compensation
4V MAX
20 Load Transient Response Time
≤2ms
≤2ms
≤2ms
≤2ms
21 Command Response Time
50ms
22 Efficiency(Full Load)
88%
89%
90%
91%
23 Protection Function
OVP/OCP/OTP/OPP/SCP/Fold back function
24 Weight
9.5kg
25 Communication Modes
RS232/RS485/USB/LAN
26 Operating Environment
Temperature 0~40℃,Relative Humidity 10%~90%(no condensation)
[1] Testbedingung: Spannungsripple, Ausgangsspannung des CV (konstanter Spannung) (VRMHz, VRMS 1,25 MHz); Strom Ripple: CC (konstanter Strom) Modus (Arme 1,25 MHz)
Stromripple Typischer Wert Parameterstandard, Test unter der Bedingung, dass die Nennspannung des Modells vollständig beladen ist, gleichzeitig, wenn die Ausgangsspannung des gesamten Bereichs des Modells die Volllastausgabe ist, ist der effektive Wert des Stromwells unter dem Spielraum Referenzbereich.
[2] Testzustand: Umgebungstemperatur ist unter 0 ~ 40 ℃
