600V Labornetzteilprojektentwurf 24kW

Basisinformation

Modell: SYS600VDC24000W

Produktbeschreibung

Produkteinführung:

Wir konzipieren das 12U-Rack-System, indem wir die einzelnen Einheiten kombinieren, um den Stromspannungsstrombereich zu erweitern. Kaufen Sie eine variable DC-Stromversorgung mit APM. Diese SYS-Serie ist ein Single-Output-DC-Netzteil, 800V / 45A, 24000W verfügt über hohe Programmierauflösung, mehrere Remote-Schnittstellen für Testsysteme, Netzteil Testgeräte .



Anwendungsgebiet :

Diese Serie ist für mehrere Sektoren wie den Elektro-, Beleuchtungs- und Luftfahrtsektor anwendbar und könnte auch für den Produktionstest in Unternehmen eingesetzt werden.


Produkteigenschaften:

Mit genauer Spannungs- und Strommessfähigkeit.
Codierter Knopf, Multifunktionstastatur.
Standard-RS232 / RS485 / USB / LAN-Kommunikationsschnittstellen, GPIB ist optional.
Fernspannungskompensation.
Besteht aus der Bearbeitungsfunktion für die LIST-Wellenform.
Verwenden Sie das Kommunikationsprotokoll SCPI (Standard Commands for Programmable Instrumentation).
● eine CE-Zertifizierung erhalten haben.


Technische Spezifikation:

 ltem  MODEL  SYS600VDC24000W
 INPUT
1  Voltage  190~265VAC
2  Frequency  47~63Hz
3  Phase  3 Phase,4Wire+Groud/Y Connect
4  Max.Current  150A
5  Input Power Max  28.5kW
6  Power Factor
at 220VAC Input ,Full Load
 0.98 Min. Active PFC
7  Efficiency  >88%  Max @Full Load and Units=4kW Model
 OUTNPUT (Parallel Mode)
8  Output Voltage  0~600V
9  Output Current  0~60A
10  Output Power  24kW Max
11  Load Regulation  Voltage  480mV
12  Current  60mA
13  Line Regulation  Voltage  0.02%F.S.+30mV
14  Current  0.02%F.S.+15mA
15  Voltage Setting  Range  0~600V
16  Resolution  1mV
17  Accuracy  0.1%+0.1%F.S. at 0< Ouput Voltage =<75Vdc
 0.05%+0.05%F.S. at 75Vdc< Ouput Voltage =<1200Vdc
18  Current Setting  Range  0~60A
19  Resolution  1mA
20  Accuracy  0.1%+0.10%F.S
21  Ripple  Voltage  700mVp-p/80mVrms
22  Current  75mA(Full Range),30mA(TYP Value)
 MEASUREMENT (Parallel Mode)
23  Voltage Setting  Range  0~600V
24  Resolution  1mV
25  Accuracy

 0.1%+0.1%F.S. at 0< Ouput Voltage =<75Vdc
 0.05%+0.05%F.S. at 75Vdc< Ouput Voltage =<1200Vdc

26  Current Setting  Range  0~60A
27  Resolution  1mA
28  Accuracy  0.1%+0.10%F.S
 Extra Function
29  Remote Sense  Range  5V(DC), Max. Total power less than rated power
30  Comm. Respondence.  50ms
31  Graphic Display  VFD
32  Operation Key Feature  Soft key,Numberic key,Rotary Knob
33  Rack mount Handles  Yes
34  FAN  Temperature Control
35  Protection Circuits  OCP, OVP, OPP, OTP,FAN
36  Interface  USB, RS485, RS232, LAN(Standard); GPIB(Option)
 Remote Control Input/Output signal characteristics
37  Remote Input signal  Not Support
38  Remote output signal  Not Support
 Environmental
39  Operating Temperature  0°C~40°C
40  Storage  Temperature  -20°C~70°C
41  Altitude  2000m
42  Relative Humidity  10%~90%, non-condensing
43  Temperature Coefficient  100ppm/°C at Voltage, 300ppm/°C at Current
 Mechanical
44  Dimensions(W*H*D)  600.0*1064.0*700.0 mm
45  Package Dimensions(W*H*D)  720.0*1240.0*820.0 mm
46  Unit Net Weight  100.0kg+15kg*N(REF)
47  Accessories Weight  0.4kg
48  Shipping Weight  160.0kg+15kg*N(REF)
 Regulatory Compliance
49  CE Mark  Installation Overvltage Category II;Class II equipment;indoor use only.

* FS repräsentiert den maximalen Wert des Ausgabebereichs.
* N steht für die Anzahl der installierten Netzteile und N ist größer als 1.


Produktgruppe : DC-Quellsystem > 600V Gleichstromquellensystem

Produkt-Bild

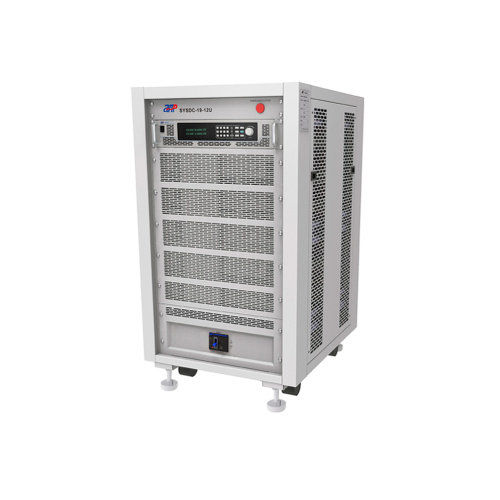

  • 600V Labornetzteilprojektentwurf 24kW

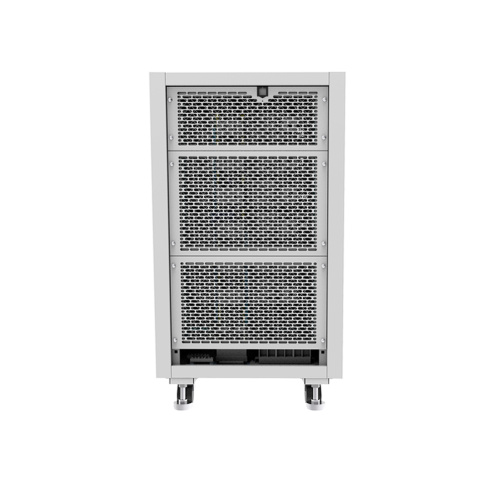

  • 600V Labornetzteilprojektentwurf 24kW
