Produkteinführung:

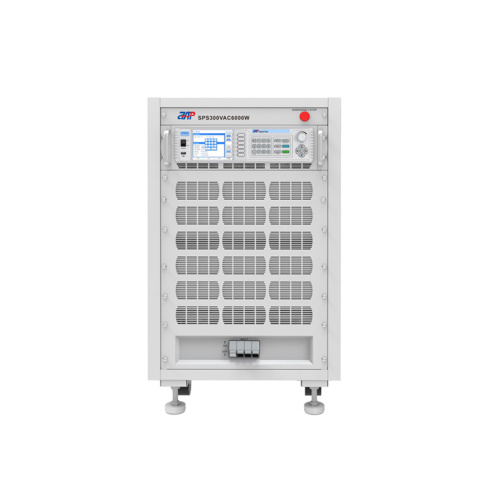

Das programmierbare 3-Phasen-AC-Netzteil von APM kann 6000VA Ausgangsleistung liefern. Sehr praktisch für die Bedienung über die Fronttastatur oder die Remote-Schnittstelle. Diese AC-Stromversorgung eignet sich zum Testen von Designs über einen großen Bereich von Eingangsspannungen bei 47 Hz und 63 Hz. Militärische Tests mit 400 Hz sind eine weitere Verwendung für Wechselstromquellen. Magnetische Bauelemente wie Induktivitäten und Transformatoren können auch mit Wechselstromquellen über einen Bereich von Spannung und Frequenz getestet werden.
Anwendungsgebiet :
Diese Serie ist für mehrere Sektoren wie den Elektro-, Beleuchtungs- und Luftfahrtsektor anwendbar und könnte auch für den Produktionstest in Unternehmen eingesetzt werden.
Produkteigenschaften:
● 5.6`` große Touch-Farbdisplay, besitzen komplette Funktionen und einfach zu bedienen.
● Unterstützung für den USB-Datenimport / -export und den Bildschirmfang über das Frontpanel.
● AC + DC gemischter oder unabhängiger Ausgangsmodus für Spannungs-DC-Offset-Simulation.
● Fähig, Spannungs-und Stromausgang Einschränkung einzustellen, Unterstützung für Konstantstrom-Ausgangsmodus.
● Kann Ausgangssteilheit von Spannung und Frequenz einstellen.
● Kann den Phasenwinkel EIN / AUS einstellen.
● Mit Rückstromschutz, um zu vermeiden, dass Strom rückwärts fließt.
● Eingebauter Leistungsmesser, der 5 elektrische Parameter pro Phase messen kann, einschließlich Spannung, Stromstärke, Leistung usw.
● Unterstützt mA Strommessfunktion.
Basisfunktionen:
1. Einstellbarer Phasenwinkel / Neigung
Einstellbarer Phasenwinkel / Steilheit ist für den Verifizierungstest des EIN / AUS-Einschaltstromtests anwendbar. Diese Funktion ist für den Start einer induktiven oder kapazitiven Last mit großer Kapazität geeignet, um einen hohen Strom zu vermeiden, wenn das Gerät sofort gestartet wird.
Stromscheitelfaktor des Ausgang-2.High
Der Stoßstrom könnte das 5-6-fache des Nennstroms erreichen, besonders geeignet für die Einschaltstromprüfung.
3. Ausgabesimulationssequenz und Störungssimulation
Kann Simulationstests für Stromleitungsstörungen simulieren.
Erweiterte Funktionen :
1.Built-in IEC-Standardtest
Eingebauter IEC-Standardtest kann direkt aufgerufen werden.
2.3-Phasen-Betrieb und Parallel-Modus
Unterstützung 3-Phasen-Betrieb, 3 Einheiten parallel
Technische Spezifikation:
|
|
MODEL
|
SPS300VAC6000W
|
|
INPUT
|
|
1
|
Voltage
|
190~265VAC
|
|
2
|
Frequency
|
47~63Hz
|
|
3
|
Phase
|
3 Phase,4Wire+Groud/Y
Connect
|
|
4
|
Max.Current
|
42A
|
|
5
|
Power Factor
@220Vac Input ,Full
Load
|
0.99 Min. Active
PFC
|
|
6
|
Effieciency
|
>87% Max
>86%
@220Vac,50HZ input/230Vac,50HZ output
|
|
3-Phase
Output Mode
|
|
7
|
AC Power(Per Phase)
|
2000VA
|
|
8
|
AC Power(Total)
|
6000VA
|
|
9
|
Max.Current
(r.m.s)
|
0~150V(L)
|
16A
|
|
0~300V(H)
|
8A
|
|
10
|
Max.Current
(Peak)
|
0~150V(L)
|
80A
|
|
0~300V(H)
|
40A
|
|
Parallel
Phase Mode
|
|
11
|
Max.Current
(r.m.s)
|
0~150V(L)
|
48A
|
|
0~300V(H)
|
24A
|
|
12
|
Max.Current
(Peak)
|
0~150V(L)
|
240A
|
|
0~300V(H)
|
120A
|
|
13
|
Phase
|
1 Phase
|
|
OUTNPUT
|
|
14
|
Total Harmonic
Distortion(THD)
|
<0.5% (Resistive Load) at 15.0 -
70.0Hz and output voltage within the 80 - 140Vac at Low Range or the 160 -
280Vac at High Range
<1% (Resistive Load) at 70.1 - 500Hz and output
voltage within the 80 - 140Vac at Low Range or the 160 - 280Vac at High
Range
<1% (Resistive Load) at 501 - 1000Hz and output voltage within the
100 - 140Vac at Low Range or the 160 - 280Vac at High Range
|
|
15
|
Crest Factor(CF)
|
≤5
|
|
16
|
Load Regulation
|
+/-0.2%FS @15-100HZ(Resistive
Load)
+/-0.5%FS @ Others Freq.(Resistive Load)
|
|
17
|
Line Regulation
|
±0.1V
|
|
18
|
Voltage(AC)
(L-N)
|
Range
|
0~300VAC, 150V/300V/Auto
Mode
|
|
Resclution
|
0.1V
|
|
Accuracy
|
0.2% of setting +0.4%F.S at
Voltage>3V
|
|
19
|
Phase
Angle
(Starting/Ending)
|
Range
|
0~359.9°
|
|
Resclution
|
0.1°
|
|
Accuracy
|
±1° @45~65Hz
|
|
20
|
Voltage(DC)
|
Range
|
0~424VDC
|
|
Resclution
|
0.1V
|
|
Accuracy
|
0.2% of setting +0.4%F.S at
Voltage>3V
|
|
DC Power
(Per Phase)
|
2000W
|
Max.Current
(L/H Range)
(Per Phase)
|
L 11.3A
|
|
H 5.65A
|
|
DC Power(Total)
|
6000W
|
Max.Current
(L/H Range)
(Total)
|
L 33.9A
|
|
H 16.95A
|
|
Ripple&Noise(r.m.s)
|
L <700mVrms
@Bandwidth 20HZ to 1MHZ
H <1100mVrms @Bandwidth 20HZ to
1MHZ
|
|
Ripple&Noise(Peak)
|
<4000mVp-p @Bandwidth 20HZ to
1MHZ
|
|
21
|
Current OC Fold Mode
|
Resclution
|
0.1A
|
|
Accuracy
|
2.0% of setting
+1.0%F.S.
|
|
Response Time
|
<1400ms
|
|
22
|
Frequency
|
Range
|
15~1000Hz
|
|
Resclution
|
0.1Hz(15.0~99.9Hz)
,1Hz(100~1000Hz)
|
|
Accuracy
|
0.03% of setting
|
|
23
|
Progrmmable Output
Impedance
|
Not Support
|
|
24
|
Harmonic & Inter-harmonics
Simulation
|
Not Support
|
|
MEASUREMENT(Per
Phase)
|
|
25
|
Voltage
(Per Phase)
|
Range
|
AC 0~300VAC
|
|
DC 0~424VDC
|
|
Resclution
|
0.1V
|
|
Accuracy
|
0.2% of setting +0.4%F.S. (Notes:
Vpeak: 0.6% of setting +1%F.S.)
|
|
26
|
Frequency
(Per
Phase)
|
Range
|
15~1000Hz
|
|
Resclution
|
0.1Hz(15.0~99.9Hz)
,1Hz(100~1000Hz)
|
|
Accuracy
|
0.1% of setting
|
|
27
|
Current*
(r.m.s)
(Per
Phase)
|
Range
|
H 0.15A~20A
|
|
M -
|
|
L 0.1A~5A
|
|
mA 0.02A~1.5A
|
|
Resclution
|
0.01A
|
|
Accuracy
|
0.4%+1.0%F.S.
|
|
28
|
Current*
(PEAK)
(Per
Phase)
|
Range
|
0A~81.5A
|
|
Resclution
|
0.01A
|
|
Accuracy
|
0.4%+1.5%F.S.
|
|
29
|
Power
(Per Phase)
|
Range
|
0~2040W
|
|
Resclution
|
0.1W
|
|
Accuracy
|
0.4% of setting +0.3%F.S at
PF>0.2, Voltage >5V
|
|
30
|
Power
Apparent
(VA)
(Per Phase)
|
Range
|
0~2040VA
|
|
Resclution
|
0.1VA
|
|
Accuracy
|
Voltage*Irms,Calculated
value
|
|
31
|
Power Resistive
(VAR)
(Per
Phase)
|
Range
|
0~2040VAR
|
|
Resclution
|
0.1VAR
|
|
Accuracy
|
√[(VA)^2-(W)^2],Calculated
value
|
|
32
|
Power Factor
(PF)
|
Range
|
0.00~1.00
|
|
Resclution
|
0.01
|
|
Accuracy
|
W/VA, Calculated
value
|
|
33
|
Harmonic
|
Range
|
Not Support
|
|
Extra
Function
|
|
34
|
Slew
Rate
|
Range
|
AC Voltage 0.001-1200.00V/mS
and Disable
|
|
DC Voltage 0.001-1000.00V/mS
and Disable
|
|
Frequency 0.001-1600.000HZ/ms
and Disable
|
|
35
|
Remote Sense
|
Range
|
5V(RMS), Max. Total power less than
rated power
|
|
36
|
Cablibration
|
Firmware-based cablibration through
the digital interface or front panel display
Noted: Need Factory
setting
|
|
37
|
Test
Mode
|
Not Support
|
|
38
|
Graphic
Display
|
5.6'' Color touch
LCD
|
|
39
|
Operation Key
Feature
|
Soft key,Numberic key,Rotary
Knob,Support USB disk
|
|
40
|
Rack mount
Handles
|
YES
|
|
41
|
FAN
|
Temperature
Control
|
|
42
|
Protection
Circuits
|
OCP, OVP, OPP, OTP, RCP, PRI_UVP,
PRI_OVP, PRI_OTP, PRI_OCP, USB_OCP
|
|
43
|
Interface
|
Standard
USB,RS485,RS232&LAN, Option GPIB interface
|
|
Environmental
|
|
44
|
Operating
Temperature
|
0°C to 40°C
|
|
45
|
Storage
Temperature
|
-40°C to 85°C
|
|
46
|
Altitude
|
2000m
|
|
47
|
Relative
Humidity
|
5-95%,
non-condensing
|
|
48
|
Temperature
Coefficient
|
100ppm/°C at Voltage, 300ppm/°C at
Current, 100ppm/°C at FREQ
|
|
Mechanical
|
|
49
|
Dimensions(W*H*D)
|
560x945x700 mm
|
|
50
|
Unit Net
Weight
|
134.0kg
|
* Hinweis: Die Toleranz ändert sich im Hochfrequenzbereich geringfügig Produktgruppe : Dreiphasiges Wechselstromquellensystem > 6000W Dreiphasiges Wechselstromquellensystem
