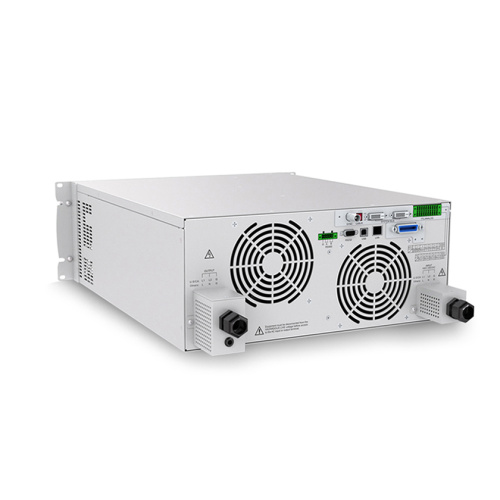

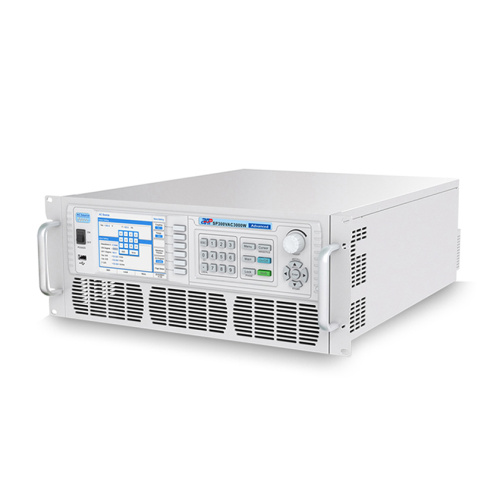

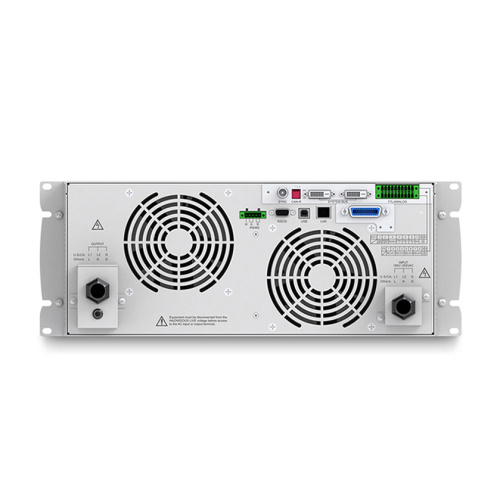

Home > Produkt-Liste > Wechselstromversorgung > 5000W AC-Netzteil > 5kVa hoher Stromnetz -Netzteil -Wechselstromausgangsausgang
  • Produktbeschreibung
Overview
Produkteigenschaften

ModellSP300VAC5000W

MarkeAPM

HerkunftsortChina

Output Current Range0~184A

Warranty2 years

Input Voltage190~265VAC

Input Frequency47~63Hz

Power Factor≥0.99

Max.Current30A

Output Voltage Range0~300VAC

Output Power Range0~5000W

Height4U

Lieferfähigkeit & Zusatzinformationen

VerpakungKartons

Produktivitätother

TransportAir

Ort Von ZukunftCHINA

Unterstützung überother

Zertifikate ISO9001/CE/ROHS/CSA/UL

HS-Code8504401500

HafenDHL

ZahlungsartT/T

IncotermEXW

Verpackung & Lieferung
Verkaufseinheiten:
Others
Pakettyp:
Kartons
Bildbeispiel:

Produkteinführung:

APM bietet eine hohe Stromversorgung mit einer Stromversorgung von 46A/23A, Spannung 0-150 V/0-300V/Auto- und Ausgangsleistung 5 kVa in 4U-Größe. Das eingebaute Leistungsmesser kann 15 elektrische Parameter, einschließlich Strom, Spannung, Frequenz usw. messen, für eine fortschrittliche Version und 1200 Hz für die professionelle Version eine breite Frequenzanpassung von bis zu 1000 Hz. 87% hohe Umwandlungseffizienz, da wir hochfrequente PWM -Technologie und aktives PFC -Design verwenden.

Mit Ausnahme der 5000 -W -Wechselstromversorgung könnte es auch eine andere Stromversorgung für 4000W Wechselstromversorgung, 3000W Wechselstromversorgung, 2000 -W -Wechselstromversorgung, 1000 -W -Wechselstromversorgung und 600 -W -Wechselstromversorgung haben.


Bewerbungsbereich :

Diese Serie gilt für mehrere Sektoren wie Elektro-, Beleuchtungs- und Luftfahrtsektoren und kann auch auf den Produktionstest von Enterprise angewendet werden.


Produktfunktionen:

● 5,6 "großer Touch -Farbbildschirm, besitzen Sie vollständige Funktionen und einfach zu bedienen.

● Unterstützung für USB -Datenimport/Exportieren und Bildschirm -SNAP von der Frontplatte.

● AC+DC Misch oder unabhängiger Ausgangsmodus für Spannungs -DC -Offset -Simulation.

● Unterstützung des Konstantstromausgangsmodus in der Lage, Spannung und Stromausgangsbeschränkung festzulegen.

● In der Lage, die Ausgangsneigung mit Spannung und Frequenz einzustellen.

● Ein-/Aus -Phasenwinkel einstellen.

● Unterstützung für die Listen-/Impuls-/Stufenmodus, die Einstellung der Zeit und die Einstellung der Zirkulation, die für den Test für Stromleitungsstörungen geeignet ist.

● Eingebaute Leistungswehrfunktion.

● Integrierter transienter Modus.

● Eingebaute Dimmerfunktion.

● Mit dem Rückwärtsstromschutz, um den nach hinten fließenden Strom zu vermeiden.

● Eingebautes Leistungsmesser, das 15 elektrische Parameter, einschließlich Spannung, Strom, Frequenz usw., messen kann.

Unterstützen Sie die MA -Strommessfunktion.

● Integrierte IEC61000-3-3/ IEC61000-3-2/ IEC61000-4-11/ IEC61000-4-14/ IEC61000-4-28/ IEC61000-4-13 Standard-Test erforderlich Wellenform.

● Unterstützen Sie bis zu 2 Einheiten in Reihe, 4 Einheiten parallel und 3 Einheiten mit 3-Phasen-Leistung (optional).


Basisfunktionen:

1. Einstellbarer Phasenwinkel/Steigung

Einstellbarer Phasenwinkel/Steigung gilt für den Überprüfungstest von Ein/Aus -Inrush -Stromtests. Diese Funktion gilt für die induktive oder kapazitive Belastung mit großer Kapazität, um einen hohen Strom zu vermeiden, wenn das Gerät sofort startet.

2. Hochausgangsstrom Crest -Faktor

Der Überspannungsstrom könnte 5-6 Mal des Nennstroms erreichen, insbesondere für Einschaltstromtests.

3. Transient -Modus

Der Transienten -Modus simuliert die Auswirkung auf das Testobjekt, wenn die vorübergehende Leistung mit hoher Leistung in Leistungsnetz eingeschaltet oder ausgeschaltet wird.

4. DIMMER -Funktion

Unterstützung der Dimmerfunktion, die für die Durchführung von Geschwindigkeitsregulier- oder Dimm -Verifizierungstest für Elektromotor, Lampe und andere Produkte gelten.

5. Ausgangsimulationssequenz und Störungssimulation

In der Lage, Stromleitungsstörungssimulationstest zu simulieren.


Erweiterte Funktionen :

1. Outputimpedanz (anwendbar für die professionelle Version)
Unterstützung der Simulation der Ausgangsimpedanz.

2. In IEC-Standard-Test (anwendbar für die professionelle Version)

Der integrierte IEC-Standard-Test kann direkt zurückgerufen werden.

3. Verstärkerfunktion

Die programmierbare Wechselstromquelle könnte die Echtzeitausgabe nach Schwanz nach der Signalwellenform realisieren.

4. Harmonische/ Inter-Harmonik erzeugen Simulation und Harmonische Messung (anwendbar für die professionelle Version)

Bis zu 40 Harmonischen -Komponenten, die für Interferenzsimulationstest gilt.

5. Externe Steuerfunktion

Programmierbare Wechselstromquellen könnten analoge Eingaben zur Simulation von Pass-, Fall- und Run -Status liefern, und der Benutzer kann extern ein/aus steuern, zum Herunterfahren, Zurücksetzen und Hochladen von 7 Sätzen gespeicherter Parameter führen.

6. 3-Phasen-Betrieb und Parallelmodus
Unterstützen Sie bis zu 2 Einheiten in Reihe, 4 Einheiten parallel und 3 Einheiten mit 3-Phasen-Leistung.


Technische Spezifikation:

  Model   SP300VAC5000W
  Advanced
  SP300VAC5000W
  Professional
 INPUT
1  Voltage  190~265VAC
2  Frequency  47~63Hz
3  Phase  1 Phase, 2Wire+Groud
4  Max. Current  30A
5  Power Factor

 at 220VAC Input ,
 Full Load

 ≥0.99  Active PFC
6  Efficiency  >87% (Peak)
 >86% at 220VAC,50Hz input/230VAC,50Hz output, Full Load
 OUTPUT
7  AC Power  5000VA
8  Max. Current
 (r.m.s)
 0~150V(L)  46A
 0~300V(H)  23A
9  Max. Current
 (Peak)
 0~150V(L)  184A
 0~300V(H)  92A
10  Phase  1 Phase
11  Crest Factor(CF)  ≤4
12  Load Regulation  ±0.1%F.S.(Resistive Load) at 15-70Hz
 ±0.5%F.S.(Resistive Load) at 70.1-1200Hz
 Note:1001~1200Hz only available to Professional Version Models
13  Line Regulation  ±0.1V
14  Voltage(AC)  Range  0~300VAC, 150V/300V/Auto Mode
 Resolution  0.1V
 Accuracy  0.2% of setting +0.2%F.S.
15  Voltage(DC)  Range  0~424VDC
 Resolution  0.1V
 Accuracy  0.2% of setting +0.2%F.S.
 Max. Power  5000W
 Max. Current
 (L/H Range)
 L  32.6A
 H  16.3A
 Rise time/
 drop time
 <180us
16  Current OC
 Fold Mode
 Resolution  0.01A
 Accuracy  0.5% of setting +1.0%F.S.
 Response
 Time
 <1400ms
17  Frequency  Range  15~1000Hz Full Range ADJ  15~1200Hz Full Range ADJ
 Resolution  0.1Hz at 15.0~99.9Hz,
 1Hz at 100~1000Hz
 0.1Hz at 15.0~99.9Hz,

 1Hz at 100~1000Hz,

 5Hz at 1001~1200Hz
 Accuracy  0.03% of setting
18  Programmable

 Output

 Impedance
 Range  N/A  0Ω +0mH~1Ω +1mH
19  Harmonic

 & Inter-

 harmonics

 Simulation
 Range  N/A  2400Hz
 MEASUREMENT
20  Voltage  Range  AC  0~300VAC
 DC  0~424VDC
 Resolution  0.1V
 Accuracy  0.2% of setting +0.2%F.S.
21  Frequency  Range  15~1000Hz  15~1200Hz
 Resolution  0.1Hz at 15.0~99.9Hz,
 1Hz at 100~1000Hz
 0.1Hz at 15.0~99.9Hz,

 1Hz at 100~1000Hz,

 5Hz at 1001~1200Hz
 Accuracy  0.1% of setting
22  Current
 (r.m.s)
 Range  H   0.2A~46A
 M   0.2A~20A
 L    0.1A~5A
 mA 0.02A~1.5A
 Resolution  0.01A
 Accuracy  H/M    0.4%+0.6%F.S.
 L/mA  0.4%+1.0%F.S.
23  Current
 (Peak)
 Range  0.05A~188A
 Resolution  0.01A
 Accuracy  H/M    0.4%+1.5%F.S.
 L/mA  0.4%+1.5%F.S.
24  Power  Range  0~5100W
 Resolution  0.1W
 Accuracy  0.4% of setting +0.6%F.S. at PF>0.2, Voltage >5V
25  Harmonic  Range  N/A  2~40 orders
 GENERAL
26  Parallel Output for 1 Phase  Yes, 4 Units Max. (Option: Remote I/O & Parallel, Multiphase Link Card)
27  Series Output for 1 Phase  Yes, 2 Units Max. (Option: Remote I/O & Parallel, Multiphase Link Card)
28  Link Output for 3 Phase  Yes (Option: Remote I/O &Parallel, Multiphase Link Card)
29  FAN  Temperature Control
30  Protection Circuits  OCP, OVP, OPP, OTP, RCP, PRI_UVP, PRI_OVP, PRI_OTP, PRI_OCP,  USB_OCP
31  Interface  USB, RS485, RS232(Standard); LAN,GPIB (Optional)
 ENVIRONMENTAL
32  Operating Temperature  0°C to 40°C
33  Storage Temperature  -40°C to 85°C
34  Noise  73dBA(Max fan speed)
35  Altitude  2000m
36  Relative Humidity  5%~95%, non-condensing
37  Temperature Coefficient  100ppm/°C at Voltage, 300ppm/°C at Current, 100ppm/°C at Frequency
 MECHANICAL
38  Dimensions(W*H*D) 483*177*649mm
39  Unit Net Weight  29.0kg

*Hinweis: Die Toleranz ändert sich geringfügig im Hochfrequenzzustand.


Produktgruppe : Wechselstromversorgung > 5000W AC-Netzteil
