Variables Volt DC-Stromversorgungssystem max 240V

Basisinformation

Modell: SYS40VDC24000W

Produktbeschreibung

Produkteinführung:

Lassen Sie uns mehr über die Verwendung der Gleichstromversorgung erfahren. APM DC-Quellensystem wird mit mehreren einzelnen DC-Netzteilen kombiniert, um den Ausgangsbereich wie gewünscht zu erweitern.Dieses 12U-Rack kann bis zu 6 Einzelgeräte anschließen, um max. 240V, 120A, 24kW in Reihenschaltung oder max. 40V, 720A, 24kW zu liefern parallele Verbindung. 4 Standard-Kommunikationsschnittstellen wie RS232, RS485, LAN, USB, optional für GPIB.



Anwendungsgebiet :

Diese Serie ist für mehrere Sektoren wie den Elektro-, Beleuchtungs- und Luftfahrtsektor anwendbar und könnte auch für den Produktionstest in Unternehmen eingesetzt werden.


Produkteigenschaften:

Mit genauer Spannungs- und Strommessfähigkeit.
Codierter Knopf, Multifunktionstastatur.
Standard-RS232 / RS485 / USB / LAN-Kommunikationsschnittstellen, GPIB ist optional.
Fernspannungskompensation.
Besteht aus der Bearbeitungsfunktion für die LIST-Wellenform.
Verwenden Sie das Kommunikationsprotokoll SCPI (Standard Commands for Programmable Instrumentation).
● eine CE-Zertifizierung erhalten haben.


Technische Spezifikation:

ltem  MODEL  SYS40VDC24000W
 INPUT
1  Voltage  190~265VAC
2  Frequency  47~63Hz
3  Phase  3 Phase,4Wire+Groud/Y Connect
4  Max.Current  150A
5  Input Power Max  28.5kW
6  Power Factor
at 220VAC Input ,Full Load
 0.98 Min. Active PFC
7  Efficiency  >88%  Max @Full Load and Units=4kW Model
 OUTNPUT (Parallel Mode)
8  Output Voltage  0~40V
9  Output Current  0~720A
10  Output Power  24kW Max
11  Load Regulation  Voltage  240mV
12  Current  0.75A
13  Line Regulation  Voltage  0.02%F.S.+30mV
14  Current  0.02%F.S.+15mA
15  Voltage Setting  Range  0~40V
16  Resolution  0.1mV
17  Accuracy  0.1%+0.1%F.S. at 0< Ouput Voltage =<75Vdc
 0.05%+0.05%F.S. at 75Vdc< Ouput Voltage =<1200Vdc
18  Current Setting  Range  0~720A
19  Resolution  10mA
20  Accuracy  0.1%+0.10%F.S
21  Ripple  Voltage  80mVp-p/12mVrms
22  Current  450mA(Full Range),60mA(TYP Value)
 MEASUREMENT (Parallel Mode)
23  Voltage Setting  Range  0~40V
24  Resolution  0.1mV
25  Accuracy

 0.1%+0.1%F.S. at 0< Ouput Voltage =<75Vdc
 0.05%+0.05%F.S. at 75Vdc< Ouput Voltage =<1200Vdc

26  Current Setting  Range  0~720A
27  Resolution  10mA
28  Accuracy  0.1%+0.10%F.S
 OUTNPUT (Series Mode)
29  Output Voltage  0~240V
30  Output Current  0~120A
31  Output Power  24kW Max
32  Load Regulation  Voltage  240mV
33  Current  0.75A
34  Line Regulation  Voltage  0.02%F.S.+30mV
35  Current  0.02%F.S.+15mA
36  Voltage Setting  Range  0~240V
37  Resolution  10mV
38  Accuracy  0.1%+0.1%F.S. at 0< Ouput Voltage =<75Vdc
 0.05%+0.05%F.S. at 75Vdc< Ouput Voltage =<1200Vdc
39  Current Setting  Range  0~120A
40  Resolution  1mA
41  Accuracy  0.1%+0.10%F.S
42  Ripple  Voltage  120mVp-p/18mVrms
43  Current  300mA(Full Range),40mA(TYP Value)
 MEASUREMENT (Series Mode)
44  Voltage Setting  Range  0~240V
45  Resolution  10mV
46  Accuracy  0.1%+0.1%F.S. at 0< Ouput Voltage =<75Vdc
 0.05%+0.05%F.S. at 75Vdc< Ouput Voltage =<1200Vdc
47  Current Setting  Range  0~120A
48  Resolution  1mA
49  Accuracy  0.1%+0.10%F.S
 Extra Function
50  Remote Sense  Range  5V(DC), Max. Total power less than rated power
51  Comm. Respondence.  50ms
52  Graphic Display  VFD
53  Operation Key Feature  Soft key,Numberic key,Rotary Knob
54  Rack mount Handles  Yes
55  FAN  Temperature Control
56  Protection Circuits  OCP, OVP, OPP, OTP,FAN
57  Interface  USB, RS485, RS232, LAN(Standard); GPIB(Option)
 Remote Control Input/Output signal characteristics
58  Remote Input signal  Not Support
59  Remote output signal  Not Support
 Environmental
60  Operating Temperature  0°C~40°C
61  Storage  Temperature  -20°C~70°C
62  Altitude  2000m
63  Relative Humidity  10%~90%, non-condensing
64  Temperature Coefficient  100ppm/°C at Voltage, 300ppm/°C at Current
 Mechanical
65  Dimensions(W*H*D)  600.0*1064.0*700.0 mm
66  Package Dimensions(W*H*D)  720.0*1240.0*820.0 mm
67  Unit Net Weight  100.0kg+15kg*N(REF)
68  Accessories Weight  0.4kg
69  Shipping Weight  160.0kg+15kg*N(REF)
 Regulatory Compliance
70  CE Mark  Installation Overvltage Category II;Class II equipment;indoor use only.

* FS repräsentiert den maximalen Wert des Ausgabebereichs.
* N steht für die Anzahl der installierten Netzteile und N ist größer als 1.


Produktgruppe : DC-Quellsystem > 40-V-Gleichstromquellensystem

Produkt-Bild

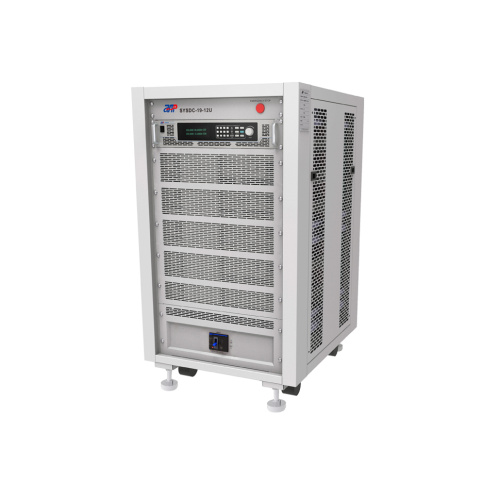

  • Variables Volt DC-Stromversorgungssystem max 240V

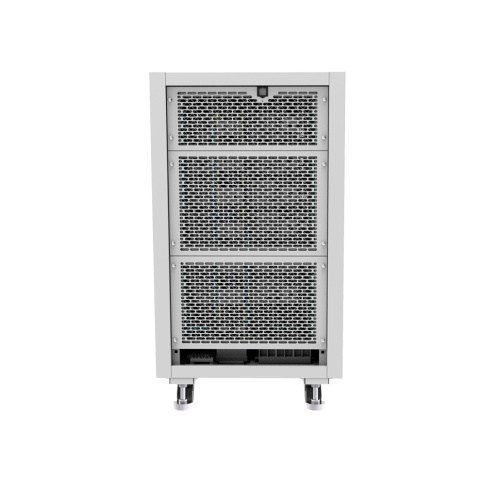

  • Variables Volt DC-Stromversorgungssystem max 240V

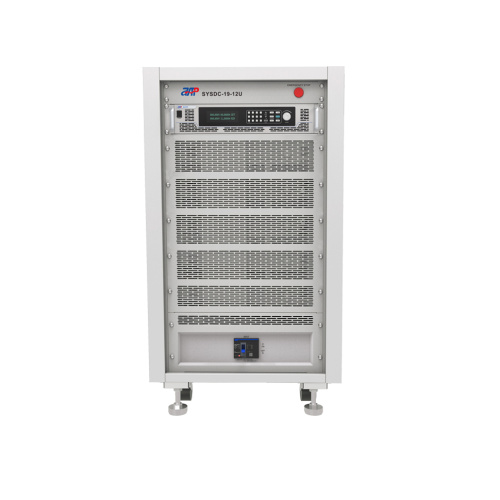

  • Variables Volt DC-Stromversorgungssystem max 240V
