Modell: SYS40VDC40000W
Produktbeschreibung

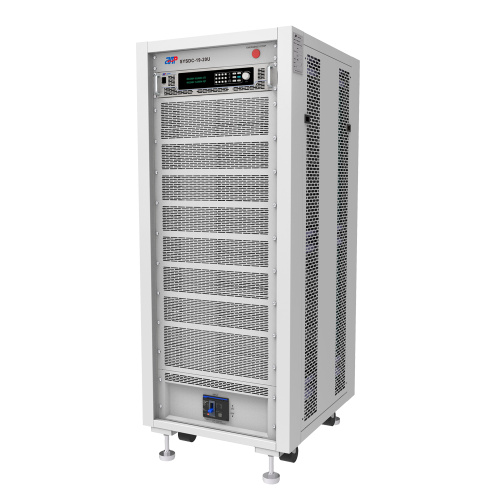

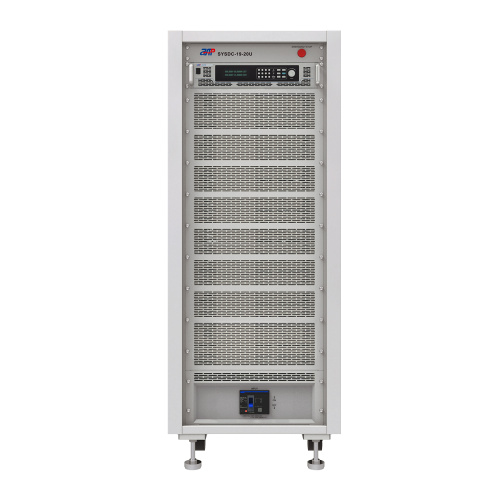

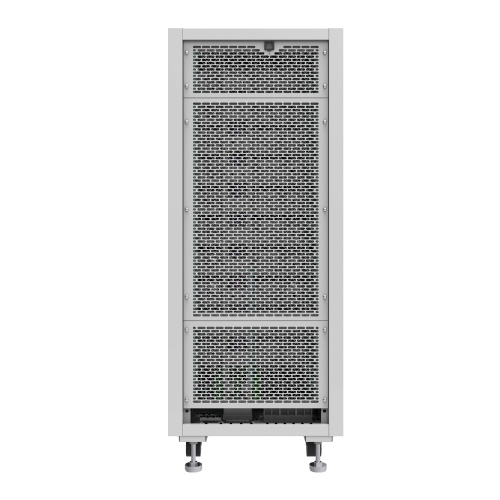

Um den Anforderungen eines Hochspannungs- und Hochstrombereichs mit hoher Leistung gerecht zu werden, kombiniert APM die einzelnen Gleichstromversorgungen vom Typ 2U in einem Schrank und erstellt eine "einzige" Stromversorgung mit einer Gesamtausgangsleistung von bis zu 40 kW. Die integrierte Master / Slave-Steuerung ermöglicht die Programmierung, als wäre es nur ein großes Netzteil; keine Notwendigkeit , jede Versorgungs individually.Such Kombinationen zu programmieren , um die Anforderung von v ariable Stromversorgung erfüllt, wird dieses Modell 40VDC einzige Stromversorgung, die Spannung erfüllt CCTV - Stromversorgung 12v auch verwendet.
Es gibt weitere Modelle, 75-V-DC-Quellsystem, 120-V-DC-Quellsystem, 150-V-DC-Quellsystem, 200-V-DC-Quellsystem, 600-V-DC-Quellsystem, 800-V-DC-Quellsystem als Referenz.
Anwendungsbereich :
Diese Serie ist auf mehrere Sektoren wie Elektrizität, Beleuchtung und Luftfahrt anwendbar und kann auch auf den Produktionstest von Unternehmen angewendet werden.
Produktmerkmale:
● Mit genauer Spannungs- und Strommessfähigkeit.
● Codierter Knopf, Multifunktionstastatur.
● Standardmäßige RS232 / RS485 / USB / LAN-Kommunikationsschnittstellen, GPIB ist optional.
● Spannungsabfallkompensation der Fernerkundungsleitung.
● Ausgestattet mit der LIST-Wellenformbearbeitungsfunktion.
● Verwenden Sie das SCPI-Kommunikationsprotokoll (Standard Commands for Programmable Instrumentation).
● CE-Zertifizierung erhalten haben.
Technische Spezifikation:
| ltem | MODEL | SYS40VDC40000W | |
| INPUT | |||
| 1 | Voltage | 190~265VAC | |
| 2 | Frequency | 47~63Hz | |
| 3 | Phase | 3 Phase,4Wire+Groud/Y Connect | |
| 4 | Max.Current | 250A | |
| 5 | Input Power Max | 47.5kW | |
| 6 |
Power Factor at 220VAC Input ,Full Load |
0.98 Min. Active PFC | |
| 7 | Efficiency | >88% Max @Full Load and Units=4kW Model | |
| OUTNPUT (Parallel Mode) | |||
| 8 | Output Voltage | 0~40V | |
| 9 | Output Current | 0~1200A | |
| 10 | Output Power | 40kW Max | |
| 11 | Load Regulation | Voltage | 400mV |
| 12 | Current | 1.2A | |
| 13 | Line Regulation | Voltage | 0.02%F.S.+30mV |
| 14 | Current | 0.02%F.S.+15mA | |
| 15 | Voltage Setting | Range | 0~40V |
| 16 | Resolution | 0.1mV | |
| 17 | Accuracy |
0.1%+0.1%F.S. at 0< Ouput Voltage =<75Vdc 0.05%+0.05%F.S. at 75Vdc< Ouput Voltage =<1200Vdc |
|
| 18 | Current Setting | Range | 0~1200A |
| 19 | Resolution | 0.1A | |
| 20 | Accuracy | 0.1%+0.10%F.S | |
| 21 | Ripple | Voltage | 80mVp-p/12mVrms |
| 22 | Current | 750mA(Full Range),100mA(TYP Value) | |
| MEASUREMENT (Parallel Mode) | |||
| 23 | Voltage Setting | Range | 0~40V |
| 24 | Resolution | 0.1mV | |
| 25 | Accuracy |
0.1%+0.1%F.S. at 0< Ouput Voltage =<75Vdc |
|
| 26 | Current Setting | Range | 0~1200A |
| 27 | Resolution | 0.1A | |
| 28 | Accuracy | 0.1%+0.10%F.S | |
| OUTNPUT (Series Mode) | |||
| 29 | Output Voltage | 0~400V | |
| 30 | Output Current | 0~120A | |
| 31 | Output Power | 40kW Max | |
| 32 | Load Regulation | Voltage | 400mV |
| 33 | Current | 1.2A | |
| 34 | Line Regulation | Voltage | 0.02%F.S.+30mV |
| 35 | Current | 0.02%F.S.+15mA | |
| 36 | Voltage Setting | Range | 0~400V |
| 37 | Resolution | 10mV | |
| 38 | Accuracy |
0.1%+0.1%F.S. at 0< Ouput Voltage =<75Vdc 0.05%+0.05%F.S. at 75Vdc< Ouput Voltage =<1200Vdc |
|
| 39 | Current Setting | Range | 0~120A |
| 40 | Resolution | 1mA | |
| 41 | Accuracy | 0.1%+0.10%F.S | |
| 42 | Ripple | Voltage | 200mVp-p/30mVrms |
| 43 | Current | 300mA(Full Range),40mA(TYP Value) | |
| MEASUREMENT (Series Mode) | |||
| 44 | Voltage Setting | Range | 0~400V |
| 45 | Resolution | 10mV | |
| 46 | Accuracy |
0.1%+0.1%F.S. at 0< Ouput Voltage =<75Vdc 0.05%+0.05%F.S. at 75Vdc< Ouput Voltage =<1200Vdc |
|
| 47 | Current Setting | Range | 0~120A |
| 48 | Resolution | 1mA | |
| 49 | Accuracy | 0.1%+0.10%F.S | |
| Extra Function | |||
| 50 | Remote Sense | Range | 5V(DC), Max. Total power less than rated power |
| 51 | Comm. Respondence. | 50ms | |
| 52 | Graphic Display | VFD | |
| 53 | Operation Key Feature | Soft key,Numberic key,Rotary Knob | |
| 54 | Rack mount Handles | Yes | |
| 55 | FAN | Temperature Control | |
| 56 | Protection Circuits | OCP, OVP, OPP, OTP,FAN | |
| 57 | Interface | USB, RS485, RS232, LAN(Standard); GPIB(Option) | |
| Remote Control Input/Output signal characteristics | |||
| 58 | Remote Input signal | Not Support | |
| 59 | Remote output signal | Not Support | |
| Environmental | |||
| 60 | Operating Temperature | 0°C~40°C | |
| 61 | Storage Temperature | -20°C~70°C | |
| 62 | Altitude | 2000m | |
| 63 | Relative Humidity | 10%~90%, non-condensing | |
| 64 | Temperature Coefficient | 100ppm/°C at Voltage, 300ppm/°C at Current | |
| Mechanical | |||
| 65 | Dimensions(W*H*D) | 600.0*1524.0*700.0 mm | |
| 66 | Package Dimensions(W*H*D) | 720.0*1700.0*820.0 mm | |
| 67 | Unit Net Weight | 120.0kg+15kg*N(REF) | |
| 68 | Accessories Weight | 0.4kg | |
| 69 | Shipping Weight | 200.0kg+15kg*N(REF) | |
| Regulatory Compliance | |||
| 70 | CE Mark | Installation Overvltage Category II;Class II equipment;indoor use only. | |
* FS repräsentiert den Maximalwert des Ausgabebereichs.
* N steht für die Anzahl der installierten Netzteile und N ist größer als 1.
Produktgruppe : DC-Quellsystem > 40-V-Gleichstromquellensystem
