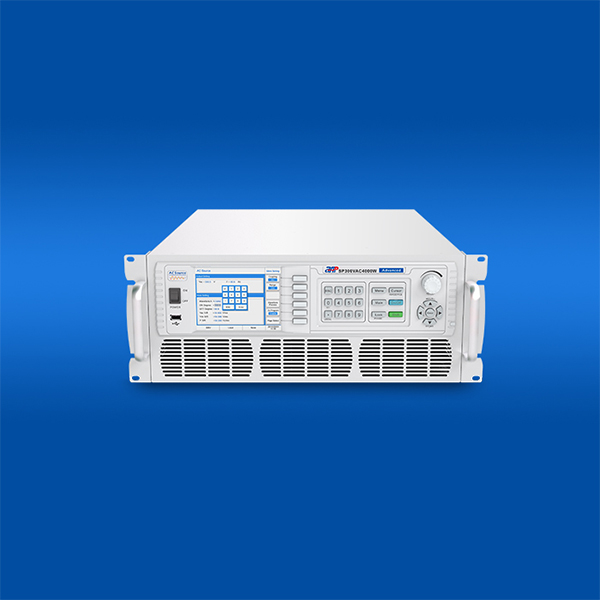

Modell: SP300VAC4000W
Produktbeschreibung
Kaufen Sie ein Netzteil mit globalem Support und langer Standardgarantie zu geringen Kosten . Zwei fortgeschrittene und professionelle Versionen dieser 4-kVA-Wechselstromquelle bieten Ihnen die beste Wahl, basierend auf unterschiedlichem Budget. Eine 9-V-Wechselstromversorgung ist erreichbar, da der Ausgangsspannungsbereich 150 VAC / 300 VAC beträgt. Anders als bei einer einphasigen Gleichstrom-Ausgangsquelle gibt es drei Ausgangsmodi, einschließlich unabhängiger Wechselstrom-, Gleichstrom- und Wechselstrom + Gleichstrom-Mischquellen, die auch einen reinen Gleichspannungsausgang liefern können .
Es gibt mehr Modelle. 600-W-Wechselstromnetzteil, 1200-W-Wechselstromnetzteil, 1500-W-Wechselstromnetzteil, 3000-W-Wechselstromnetzteil als Referenz.
Anwendungsbereich :
Diese Serie ist auf mehrere Sektoren wie Elektrizität, Beleuchtung und Luftfahrt anwendbar und kann auch auf den Produktionstest von Unternehmen angewendet werden.
Produktmerkmale:
● 5,6 "großer Touchscreen, vollständige Funktionen und einfache Bedienung.
● Unterstützung für den Import / Export von USB-Daten und das Einrasten des Bildschirms von der Vorderseite.
● AC + DC gemischter oder unabhängiger Ausgangsmodus für die Spannungs-DC-Offset-Simulation.
● Kann die Spannungs- und Stromausgangsbeschränkung einstellen und unterstützt den Konstantstrom-Ausgangsmodus.
● Kann die Ausgangssteigung von Spannung und Frequenz einstellen.
● Kann den EIN / AUS-Phasenwinkel einstellen.
● Unterstützung für den LIST / PULSE / STEP-Modus, die einfache Zeiteinstellung und die Zirkulationseinstellung, die für den Simulationstest von Stromleitungsstörungen geeignet sind.
● Eingebaute Power Sweeping-Funktion.
● Eingebauter Transientenmodus.
● Eingebaute Dimmerfunktion.
● Mit Rückstromschutz, um einen Rückfluss zu vermeiden.
● Eingebauter Leistungsmesser, mit dem 15 elektrische Parameter wie Spannung, Strom, Frequenz usw. gemessen werden können.
● Unterstützung der mA-Strommessfunktion.
● Eingebauter IEC61000-3-3 / IEC61000-3-2 / IEC61000-4-11 / IEC61000-4-14 / IEC61000-4-28 / IEC61000-4-13 Standardtest erforderte Wellenform.
● Unterstützt bis zu 2 Einheiten in Reihe, 4 Einheiten parallel und 3 Einheiten kombiniert mit 3-Phasen-Ausgangsleistung (optional).
Basisfunktionen:
1. Einstellbarer Phasenwinkel / Steigung
Der einstellbare Phasenwinkel / die einstellbare Steigung gilt für den Verifikationstest des Einschaltstromtests EIN / AUS. Diese Funktion ist anwendbar, um eine induktive oder kapazitive Last mit großer Kapazität zu starten, um einen hohen Strom zu vermeiden, wenn das Gerät sofort gestartet wird.
2. Crest-Faktor für hohen Ausgangsstrom
Der Stoßstrom kann das 5- bis 6-fache des Nennstroms erreichen, was insbesondere für die Prüfung des Einschaltstroms geeignet ist.
3. Übergangsmodus
Der Transientenmodus simuliert die Auswirkungen auf das Testobjekt beim Ein- oder Ausschalten der transienten Last mit hoher Leistungskapazität im Stromnetz.
4. Dimmerfunktion
Unterstützung der Dimmerfunktion, die zur Durchführung von Drehzahlregelungs- oder Dimmprüfungen für Elektromotoren, Lampen und andere Produkte verwendet werden kann.
5. Ausgangssimulationssequenz und Störungssimulation
Kann den Simulationstest für Stromleitungsstörungen simulieren.
Erweiterte Funktionen :
1. Ausgangsimpedanz (gilt für die Professional-Version)
Unterstützung der Simulation der Ausgangsimpedanz.
2. Eingebauter IEC-Standardtest (anwendbar auf die Professional-Version)
Der eingebaute IEC-Standardtest konnte direkt abgerufen werden.
3. Verstärkerfunktion
Die programmierbare Wechselstromquelle könnte eine Echtzeitausgabe durch das Ende nach der Signalwellenform realisieren.
4. Oberschwingungen / Oberschwingungen erzeugen Simulation und Oberschwingungsmessung (anwendbar auf die Professional-Version)
Bis zu 40 Ordnungen von Oberwellenkomponenten, anwendbar für Interferenzsimulationstests.
5. Externe Steuerfunktion
Programmierbare Wechselstromquellen könnten während der Testsimulation einen analogen Eingang für den PASS-, FALL- und RUN-Status bereitstellen, und der Benutzer kann das EIN / AUS extern steuern, das Herunterfahren erzwingen, zurücksetzen und 7 Sätze gespeicherter Parameter hochladen.
6. 3-Phasen-Betrieb und Parallelmodus
Unterstützt bis zu 2 Einheiten in Reihe, 4 Einheiten parallel und 3 Einheiten kombiniert mit 3-Phasen-Ausgangsleistung.
Technische Spezifikation:
| Model |
SP300VAC4000W Advanced |
SP300VAC4000W Professional |
||
| INPUT | ||||
| 1 | Voltage | 190~265VAC | ||
| 2 | Frequency | 47~63Hz | ||
| 3 | Phase | 1 Phase, 2Wire+Groud | ||
| 4 | Max. Current | 25A | ||
| 5 |
Power
Factor
at
220VAC Input , |
≥0.99 Active PFC | ||
| 6 | Efficiency |
>87%
(Peak) >86% at 220VAC,50Hz input/230VAC,50Hz output, Full Load |
||
| OUTPUT | ||||
| 7 | AC Power | 4000VA | ||
| 8 |
Max.
Current (r.m.s) |
0~150V(L) | 32A | |
| 0~300V(H) | 16A | |||
| 9 |
Max.
Current (Peak) |
0~150V(L) | 160A | |
| 0~300V(H) | 80A | |||
| 10 | Phase | 1 Phase | ||
| 11 | Crest Factor(CF) | ≤5 | ||
| 12 | Load Regulation |
±0.1%F.S.(Resistive Load) at
15-70Hz ±0.5%F.S.(Resistive Load) at 70.1-1200Hz Note:1001~1200Hz only available to Professional Version Models |
||
| 13 | Line Regulation | ±0.1V | ||
| 14 | Voltage(AC) | Range | 0~300VAC, 150V/300V/Auto Mode | |
| Resolution | 0.1V | |||
| Accuracy | 0.2% of setting +0.2%F.S. | |||
| 15 | Voltage(DC) | Range | 0~424VDC | |
| Resolution | 0.1V | |||
| Accuracy | 0.2% of setting +0.2%F.S. | |||
| Max. Power | 4000W | |||
|
Max. Current (L/H Range) |
L 22.6A | |||
| H 11.3A | ||||
|
Rise time/ drop time |
<180us | |||
| 16 |
Current OC Fold Mode |
Resolution | 0.01A | |
| Accuracy | 0.5% of setting +1.0%F.S. | |||
|
Response Time |
<1400ms | |||
| 17 | Frequency | Range | 15~1000Hz Full Range ADJ | 15~1200Hz Full Range ADJ |
| Resolution |
0.1Hz at
15.0~99.9Hz, 1Hz at 100~1000Hz |
0.1Hz at 15.0~99.9Hz,
1Hz at 100~1000Hz, 5Hz at 1001~1200Hz |
||
| Accuracy | 0.03% of setting | |||
| 18 |
Programmable
Output Impedance |
Range | N/A | 0Ω +0mH~1Ω +1mH |
| 19 |
Harmonic
& Inter- harmonics Simulation |
Range | N/A | 2400Hz |
| MEASUREMENT | ||||
| 20 | Voltage | Range |
AC 0~300VAC DC 0~424VDC |
|
| Resolution | 0.1V | |||
| Accuracy | 0.2% of setting +0.2%F.S. | |||
| 21 | Frequency | Range | 15~1000Hz | 15~1200Hz |
| Resolution |
0.1Hz at
15.0~99.9Hz, 1Hz at 100~1000Hz |
0.1Hz at
15.0~99.9Hz,
1Hz at 100~1000Hz, 5Hz at 1001~1200Hz |
||
| Accuracy | 0.1% of setting | |||
| 22 |
Current (r.m.s) |
Range | H 0.2A~32A | |
| M 0.2A~20A | ||||
| L 0.1A~5A | ||||
| mA 0.02A~1.5A | ||||
| Resolution | 0.01A | |||
| Accuracy |
H/M 0.4%+0.6%F.S. L/mA 0.4%+1.0%F.S. |
|||
| 23 |
Current (Peak) |
Range | 0.05A~163A | |
| Resolution | 0.01A | |||
| Accuracy |
H/M 0.4%+1.5%F.S. L/mA 0.4%+1.5%F.S. |
|||
| 24 | Power | Range | 0~4080W | |
| Resolution | 0.1W | |||
| Accuracy | 0.4% of setting +0.6%F.S. at PF>0.2, Voltage >5V | |||
| 25 | Harmonic | Range | N/A | 2~40 orders |
| GENERAL | ||||
| 26 | Parallel Output for 1 Phase | Yes, 4 Units Max. (Option: Remote I/O & Parallel, Multiphase Link Card) | ||
| 27 | Series Output for 1 Phase | Yes, 2 Units Max. (Option: Remote I/O & Parallel, Multiphase Link Card) | ||
| 28 | Link Output for 3 Phase | Yes (Option: Remote I/O &Parallel, Multiphase Link Card) | ||
| 29 | FAN | Temperature Control | ||
| 30 | Protection Circuits | OCP, OVP, OPP, OTP, RCP, PRI_UVP, PRI_OVP, PRI_OTP, PRI_OCP, USB_OCP | ||
| 31 | Interface | USB, RS485, RS232,LAN(Standard); GPIB (Optional) | ||
| ENVIRONMENTAL | ||||
| 32 | Operating Temperature | 0°C to 40°C | ||
| 33 | Storage Temperature | -40°C to 85°C | ||
| 34 | Noise | 73dBA(Max fan speed) | ||
| 35 | Altitude | 2000m | ||
| 36 | Relative Humidity | 5%~95%, non-condensing | ||
| 37 | Temperature Coefficient | 100ppm/°C at Voltage, 300ppm/°C at Current, 100ppm/°C at Frequency | ||
| MECHANICAL | ||||
| 38 | Dimensions(W*H*D) | 483*177*649mm | ||
| 39 | Unit Net Weight | 29.0kg | ||
