Produkteinführung:

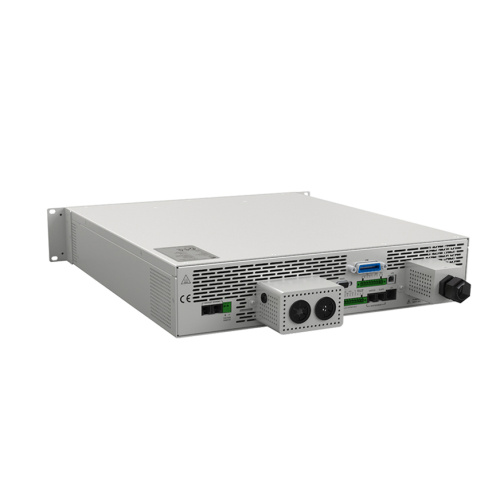

APM bietet Hochstrom-Tischnetzteile an . Diese 32VDC-Serie von 2U-Gehäuse hat einen maximalen Strom von 200A für eine einzelne Einheit mit einer Leistung von 1000W bis 4000W. Hohe Effizienz von bis zu 91% und wettbewerbsfähige Leistung und Preis im Feld. Reihen- oder Parallelschaltung von bis zu 10 Einheiten zur Erweiterung der Reichweite, um den Anforderungen der Kunden gerecht zu werden. Einfache Bedienung und kostenlose Überwachungssoftware.
Anwendungsbereiche:
● Automatischer Testsektor: Kann in ein automatisches Testsystem integriert werden, um Elektroparameter zu testen und die zu prüfenden Produkte mit Strom zu versorgen.
● Aerospace Sector: Wird für die Prüfung und Stromversorgung von Luftfahrtelektronikprodukten verwendet.
● Automobilsektor: Wird für die Produktprüfung von Automobilelektronik und die Simulation der Spannungswellenform von Automobilen unter verschiedenen Bedingungen verwendet.
● Kommunikationssektor: Wird für die Tests der Kommunikationsstromversorgung und elektronischer Geräte verwendet.
● LED-Sektor: Wird für LED-Treiber- und LED-Produkttests und Burn-In-Tests verwendet.
● Haushaltsbereich: Wird für den Test von Haushaltsprodukten verwendet.
● Scientific Research Sector: Wird in wissenschaftlichen Forschungseinheiten, Colleges & Universitäten und Zertifizierungsinstitutionen für Labortests und Stromversorgung verwendet.
● Medizinischer Bereich: Wird für die Prüfung von Medizinprodukten oder für die Integration in medizinische Geräte verwendet.
Produkteigenschaften:
● DVM-unabhängige Messfunktionen.
● Codierte Knöpfe, multifunktionale Tastatur.
● Standrad RS232 / LAN / RS485 / USB-Schnittstelle.
● Mit genauer Spannungs- und Strommessfähigkeit.
● Bearbeitungsfunktion Wellenformliste auflisten.
● Fernerkundung zur Kompensation des Spannungsabfalls in Lastleitungen.
● Verwenden Sie SCPI-Befehle.
● CE / UL / CSA / FCC zertifiziert.
Produkt Vorteile:
(1) Hohe Effizienz
APM programmierbare 32VDC Quelle hat eine Betriebseffizienz von bis zu 91%. In der Schaltungskonstruktion verwendet die Schaltröhre einen Null (0) -Spannungsleiter, und wenn die Schaltung läuft, wird der Schaden, der der Vorrichtung selbst zugefügt wird, verringert und anschließend die Gesamteffizienz erhöht, während die Temperaturanstiegsrate der Gleichstromquelle gesenkt wird. Im Vergleich zu anderen ähnlichen Produkttypen in Märkten hat die programmierbare DC-Quelle von APM Technologies einen offensichtlichen Vorteil.
(2) Ultraschnelle Antwortzeit
Die einzigartige Fast-Drop-Funktion macht die APM programmierbare DC-Quelle viel besser als die anderer ähnlicher Produkte auf dem Markt.
|
Model
|
SPS32VDC1000W
|
SP32VDC2000W
|
SP32VDC3000W
|
SP32VDC4000W
|
|
response(voltage rise
time)
|
≤20ms(No load)
|
≤20ms(No load)
|
≤20ms(No load)
|
≤20ms(No load)
|
|
≤40ms(Full load)
|
≤30ms(Full load)
|
≤20ms(Full load)
|
≤20ms(Full load)
|
|
response(voltage drop
time)
|
≤500ms(No load)
|
≤500ms(No load)
|
≤500ms(No load)
|
≤500ms(No load)
|
|
≤45ms(Full load)
|
≤30ms(Full load)
|
≤25ms(Full load)
|
≤20ms(Full load)
|
(3) DVM-Messfunktion
Die programmierbare DVM-unabhängige Messfunktion der programmierbaren DC-Quelle von APM kann den Wert der Ausgangsspannung an der Ausgangsklemme messen und den Wert auf dem VFD-Bildschirm durch Umschalten der Fronttasten anzeigen. Die DC-Quelle kann auch als externes Gerät im Labortest verwendet werden, um die Spannungswerte zu messen.
(4) Master / Slave-Steuerung
Im Master-Slave-Steuerungsmodus können bis zu 10 APM-programmierbare DC-Quellen in einem seriellen oder parallelen Modus verwendet werden.
Der Master-Slave-Steuerungsmodus kann den Effekt als "hundert Antworten auf einen (einzigen) Anruf" realisieren. Sobald der Master-Slave-Modus eingestellt ist, wird "SLAVE" in der Hauptschnittstelle gesperrt und ausschließlich von "MASTER" gesteuert. Wenn eine "SLAVE" -Signalisierung des Schutzmodus vorliegt, werden alle DC-Quellen ausgeschaltet und der Master-Slave-Modus beendet.
(5) Serienmodusfunktionen
APM programmierbare 32 VDC-Quelle über seine RS485-Schnittstelle kann mit bis zu 31 Einheiten des Geräts betrieben werden, wodurch es möglich ist, alle DC-Quellen, die über RS485 vom PC aus verbunden sind, gleichzeitig zu steuern.
Technische Spezifikation:
|
Model
|
SPS32VDC1000W
|
SP32VDC2000W
|
SP32VDC3000W
|
SP32VDC4000W
|
|
1
|
Input Voltage Range
|
90-265VAC
|
190-265VAC
|
|
2
|
Input Frequency Range
|
47-63Hz
|
|
3
|
Power Factor
|
>0.98
|
|
4
|
Input Power
|
1500VA(MAX)
|
2600VA(MAX)
|
3700VA(MAX)
|
4800VA(MAX)
|
|
5
|
Output Voltage Range
|
0-32V
|
|
6
|
Output Current Range
|
0-200A
|
|
7
|
Voltage Load Regulation
|
30mV
|
|
8
|
Current Load Regulation
|
200mA
|
|
9
|
Voltage Setting
Accuracy
|
0.05%+15mV
|
|
10
|
Current Setting
Accuracy
|
0.1%+200mA
|
|
11
|
Voltage Measurement
Accuracy
|
0.05%+15mV
|
|
12
|
Current Measurement
Accuracy
|
0.1%+200mA
|
|
13
|
Voltage Ripple[1]
|
60mVp-p/10mVrms
|
|
14
|
Current Ripple[1]
|
400mA (Full Range)
200mA (TYP value)
|
|
15
|
Voltage Temperature Coefficient[2]
|
100ppm/℃
|
|
16
|
Current Temperature Coefficient[2]
|
150ppm/℃
|
|
17
|
DVM Resolution
|
0.1mV
|
|
18
|
DVM Accuracy
|
0.05%+15mV
|
|
19
|
Remote Compensation
|
4V MAX
|
|
20
|
Load Transient Response
Time
|
≤2ms
|
|
21
|
Command Response Time
|
50ms
|
|
22
|
Efficiency(Full Load)
|
85%
|
91%
|
91%
|
91%
|
|
23
|
Protection Function
|
OVP/OCP/OTP/OPP/SCP
If fold back function is not included, customers can purchase other accessories to achieve this function,
please consult the sales representative for details.
|
|
24
|
Weight
|
14.7kg
|
|
25
|
Communication Modes
|
Standard:RS232/RS485/USB/LAN,
Option:RS232/RS485/USB/LAN/GPIB
|
|
26
|
Operating Environment
|
Temperature 0~40℃,Relative Humidity 10%~90%(no condensation)
|
[1] Testbedingung: Spannungswelligkeit, CV (konstante Spannung) Modus-Nennausgangsspannung (Vp-p 20MHZ, Vrms 1.25MHZ); Stromwelligkeit: CC (Constant Current) -Modus (Arme 1.25MHZ) Current Ripple typischen Wert Parameter Standard, Test unter der Bedingung, dass Nennspannung des Modells ist voll geladen, zur gleichen Zeit, wenn die volle Reichweite Ausgangsspannung des Modells ist Volllast-Ausgang, der effektive Wert der Stromripple ist unter dem Gamut Referenzbereich.
[2] Test Condition: Umgebungstemperatur ist unter 0 ~ 40 ℃
Produktgruppe : Gleichstromquelle > 32-V-Gleichstromversorgung
