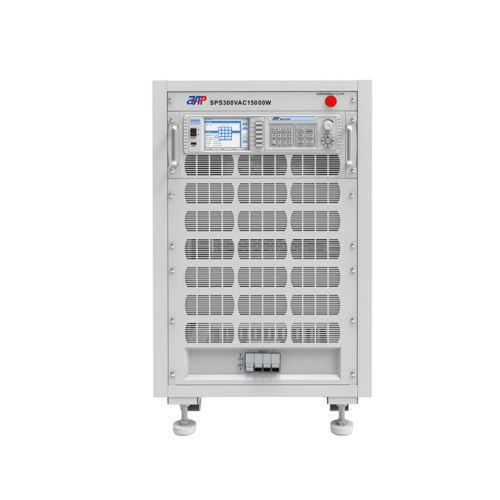

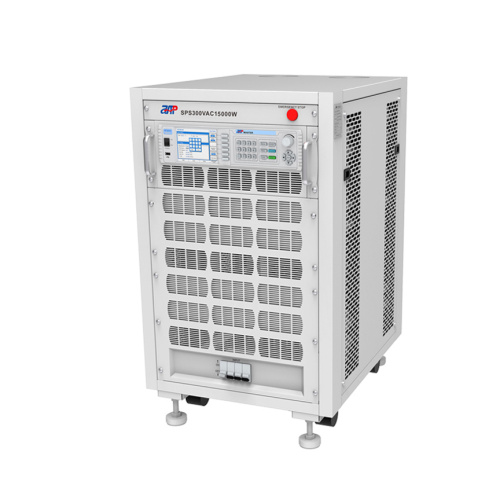

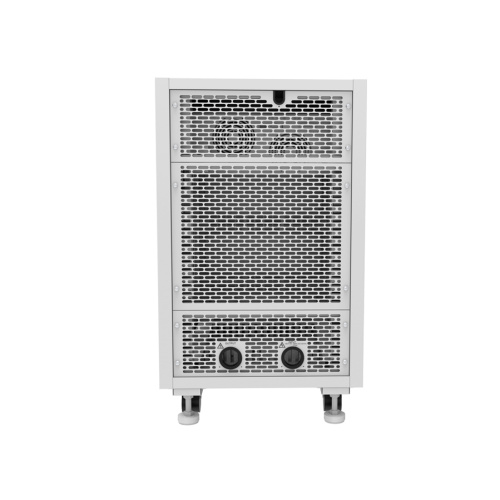

APM medizinisches Netzteil mit hoher Leistung

$1 - 9999 /Others
Payment Type:
T/T
Incoterm:
FOB
Min. Order:
1 Others
Transportation:
Air
  • Produktbeschreibung
Overview
Product Attributes

ModellSPS300VAC15000W

Supply Ability & Additional Informations

TransportAir

ZahlungsartT/T

IncotermFOB

Verpackung & Lieferung
Verkaufseinheiten:
Others

Produkteinführung:


APM source konzentriert sich auf medizinische Netzteile und verpflichtet sich , leistungsstarke und kostengünstige programmierbare Netzteile anzubieten .

Die Wechselstromquelle kann eine normale oder anormale Stromaufnahme für elektrische Geräte analog ausgeben, um die Testanforderungen zu erfüllen. Mit Rückstromschutz, um einen Rückfluss von Strom zu vermeiden.


Es gibt weitere Modelle, 1800 W 3-Phasen-Wechselstromquelle und 3000 W 3-Phasen-Wechselstromquelle, 4500 W 3-Phasen-Wechselstromquelle, 6000 W Dreiphasen-Wechselstromquellensystem, 9000 W Dreiphasen-Wechselstromquellensystem als Referenz.


Anwendungsbereich :

Diese Serie ist auf mehrere Sektoren wie Elektro-, Beleuchtungs- und Luftfahrtsektoren anwendbar und könnte auch auf Produktionstests von Unternehmen angewendet werden.


Produkteigenschaften:

● 5,6 `` großer Farb-Touchscreen, besitzen vollständige Funktionen und sind einfach zu bedienen.

● Unterstützung für USB-Datenimport/-export und Bildschirmaufnahme vom Frontpanel.

● AC+DC gemischter oder unabhängiger Ausgangsmodus für die Simulation des Spannungs-DC-Offsets.

● Kann Spannungs- und Stromausgangsbeschränkung einstellen, Unterstützung für den Konstantstromausgangsmodus.

● Kann die Ausgangssteilheit von Spannung und Frequenz einstellen.

● Kann den EIN/AUS-Phasenwinkel einstellen.

● Mit Rückstromschutz zur Vermeidung von Stromrückfluss.

● Eingebauter Leistungsmesser, der 5 elektrische Parameter pro Phase messen kann, einschließlich Spannung, Strom, Leistung usw.

● Unterstützung der mA-Strommessfunktion.


Basisfunktionen:

1. Einstellbarer Phasenwinkel/Steilheit

Der einstellbare Phasenwinkel/die einstellbare Phasensteilheit ist für den Verifizierungstest des EIN/AUS-Einschaltstromtests anwendbar. Diese Funktion ist anwendbar, um induktive oder kapazitive Lasten mit großer Kapazität zu starten, um hohe Ströme beim sofortigen Starten des Geräts zu vermeiden.

2.Hoher Ausgangsstromscheitelfaktor

Der Stoßstrom kann das 5- bis 6-fache des Nennstroms erreichen, besonders geeignet für Einschaltstromprüfungen.
3. Ausgabesimulationssequenz und Störungssimulation

Kann Stromleitungsstörungssimulationstests simulieren.


Erweiterte Funktionen :

1. Eingebauter IEC-Standardtest
Eingebauter IEC-Standardtest konnte direkt abgerufen werden.

2.3-Phasenbetrieb und Parallelmodus

Unterstützt 3-Phasen-Betrieb, 3 Einheiten parallel



Technische Spezifikation:

 MODEL  SPS300VAC15000W
 INPUT
1  Voltage  190~265VAC
2  Frequency  47~63Hz
3  Phase  3 Phase,4Wire+Groud/Y Connect
4  Max.Current  90A
5  Power Factor
@220Vac Input ,Full Load
 0.99 Min. Active PFC
6  Effieciency  >87%  Max
 >86% @220Vac,50HZ input/230Vac,50HZ output
 3-Phase Output Mode
7  AC Power(Per Phase)  5000VA
8  AC Power(Total)  15000VA
9  Max.Current
 (r.m.s)
 0~150V(L)  46A
 0~300V(H)  23A
10  Max.Current
 (Peak)
 0~150V(L)  184A
 0~300V(H)  92A
 Parallel Phase Mode
11  Max.Current
 (r.m.s)
 0~150V(L)  138A
 0~300V(H)  69A
12  Max.Current
 (Peak)
 0~150V(L)  552A
 0~300V(H)  276A
13  Phase  1 Phase
 OUTNPUT
14  Total Harmonic Distortion(THD)  <0.5% (Resistive Load) at 15.0 - 70.0Hz and output voltage within the 80 - 140Vac at Low Range or the 160 - 280Vac at High Range
 <1% (Resistive Load) at 70.1 - 500Hz and output voltage within the 80 - 140Vac at Low Range or the 160 - 280Vac at High Range
 <1% (Resistive Load) at 501 - 1000Hz and output voltage within the 100 - 140Vac at Low Range or the 160 - 280Vac at High Range
15  Crest Factor(CF)  ≤4
16  Load Regulation  +/-0.2%FS @15-100HZ(Resistive Load)
 +/-0.5%FS @ Others Freq.(Resistive Load)
17  Line Regulation  ±0.1V
18  Voltage(AC)
 (L-N)
 Range  0~300VAC, 150V/300V/Auto Mode
 Resclution  0.1V
 Accuracy  0.2% of setting +0.4%F.S at Voltage>3V
19  Phase Angle
 (Starting/Ending)
 Range  0~359.9°
 Resclution  0.1°
 Accuracy  ±1° @45~65Hz
20  Voltage(DC)  Range  0~424VDC
 Resclution  0.1V
 Accuracy  0.2% of setting +0.4%F.S at Voltage>3V

 DC Power
 (Per Phase)

 5000W
 Max.Current
 (L/H Range)
 (Per Phase)
 L 32.6A
 H 16.3A
 DC Power(Total)  15000W
 Max.Current
 (L/H Range) (Total)
 L 97.8A
 H 48.9A
 Ripple&Noise(r.m.s)

 L  <700mVrms  @Bandwidth 20HZ to 1MHZ
 H  <1100mVrms @Bandwidth 20HZ to 1MHZ

 Ripple&Noise(Peak)  <4000mVp-p @Bandwidth 20HZ to 1MHZ
21  Current OC Fold Mode  Resclution  0.1A
 Accuracy  2.0% of setting +1.0%F.S.
 Response Time  <1400ms
22  Frequency  Range  15~1000Hz
 Resclution  0.1Hz(15.0~99.9Hz) ,1Hz(100~1000Hz)
 Accuracy  0.03% of setting
23  Progrmmable Output Impedance  Not Support
24  Harmonic & Inter-harmonics Simulation  Not Support
 MEASUREMENT(Per Phase)
25  Voltage
 (Per Phase)
 Range  AC 0~300VAC
 DC 0~424VDC
 Resclution  0.1V
 Accuracy  0.2% of setting +0.4%F.S.  (Notes: Vpeak: 0.6% of setting +1%F.S.)
26  Frequency
 (Per Phase)
 Range  15~1000Hz
 Resclution  0.1Hz(15.0~99.9Hz) ,1Hz(100~1000Hz)
 Accuracy  0.1% of setting
27  Current*
 (r.m.s)
 (Per Phase)
 Range  H      0.3A~46A
 M      0.2A~20A
 L      0.1A~5A
 mA  0.02A~1.5A
 Resclution  0.01A
 Accuracy  0.4%+1.0%F.S.
28  Current*
 (PEAK)
 (Per Phase)
 Range  0A~188A
 Resclution  0.01A
 Accuracy  0.4%+1.5%F.S.
29  Power
 (Per Phase)
 Range  0~5100W
 Resclution  0.1W
 Accuracy  0.4% of setting +0.3%F.S at PF>0.2, Voltage >5V
30

 Power Apparent
 (VA)
 (Per Phase)

 Range  0~5100VA
 Resclution  0.1VA
 Accuracy  Voltage*Irms,Calculated value
31  Power Resistive
 (VAR)
 (Per Phase)
 Range  0~5100VAR
 Resclution  0.1VAR
 Accuracy  √[(VA)^2-(W)^2],Calculated value
32  Power Factor
 (PF)
 Range  0.00~1.00
 Resclution  0.01
 Accuracy  W/VA, Calculated value
33  Harmonic  Range  Not Support
 Extra Function
34  Slew Rate  Range  AC Voltage      0.001-1200.00V/mS and Disable
 DC Voltage      0.001-1000.00V/mS and Disable
 Frequency       0.001-1600.000HZ/ms and Disable
35  Remote Sense  Range  5V(RMS), Max. Total power less than rated power
36  Cablibration  Firmware-based cablibration through the digital interface or front panel display
 Noted: Need Factory setting

37

 Test Mode  Not Support
38  Graphic Display  5.6'' Color touch LCD
39  Operation Key Feature  Soft key,Numberic key,Rotary Knob,Support USB disk
40  Rack mount Handles  YES
41  FAN  Temperature Control
42  Protection Circuits  OCP, OVP, OPP, OTP, RCP, PRI_UVP, PRI_OVP, PRI_OTP, PRI_OCP, USB_OCP
43  Interface  Standard USB,RS485,RS232&LAN, Option GPIB interface
 Environmental
44  Operating Temperature  0°C to 40°C
45  Storage  Temperature  -40°C to 85°C
46  Altitude  2000m
47  Relative Humidity  5-95%, non-condensing
48  Temperature Coefficient  100ppm/°C at Voltage, 300ppm/°C at Current, 100ppm/°C at FREQ
 Mechanical
49  Dimensions(W*H*D)  560x945x700 mm
50  Unit Net Weight  157.0kg

* Hinweis: Die Toleranz ändert sich bei Hochfrequenzbedingungen geringfügig
