Modell: SYS120VDC24000W
Produktbeschreibung

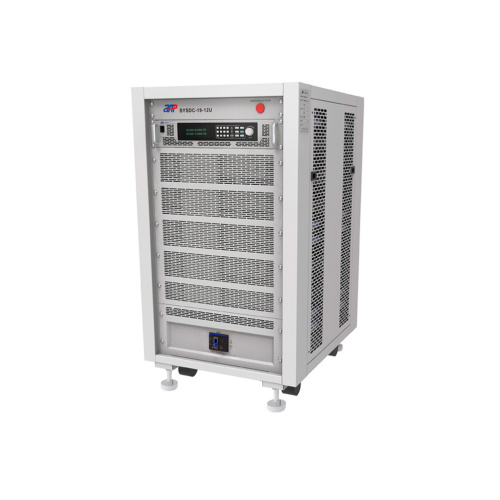

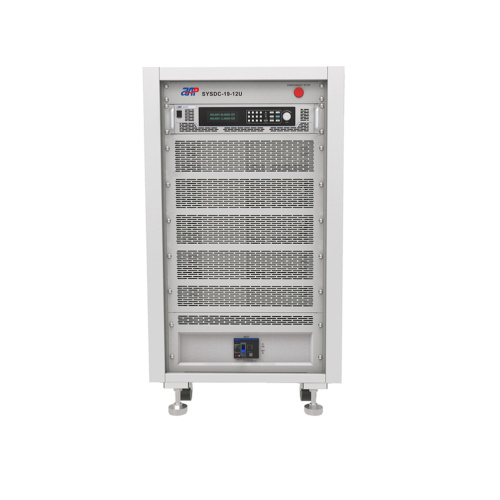

APM bietet ein Hochstrom-Stromversorgungssystem , das mit einer Zifferntastatur und einem Drehschalter für einfache Bedienung und schnelle Programmierung ausgestattet ist. Es kann im Konstantstrommodus und im Konstantspannungsmodus betrieben werden. Ein Set mit maximalen Grenzwerten für Strom- und Spannungsausgang ist ebenfalls verfügbar. Eine Idee für ein 28-VDC-Netzteil oder ein 110-V-Gleichstromnetzteil oder einen Spannungsbereich von bis zu 720 V für wissenschaftliche Forschung, Bildungslabors oder jede Anwendung, die eine hochentwickelte Gleichstromquelle erfordert.
Mit Ausnahme des 110V DC Quelle Systemy, es könnte auch eine höhere Spannung opition für hat seine 200V DC - Quellsystem , 600V DC - Quellsystem mit dem regionalen Vertrieb, kindly Überprüfung mehr.
Anwendungsbereich :
Diese Serie ist auf mehrere Sektoren wie Elektrizität, Beleuchtung und Luftfahrt anwendbar und kann auch auf den Produktionstest von Unternehmen angewendet werden.
Produktmerkmale:
● Mit genauer Spannungs- und Strommessfähigkeit.
● Codierter Knopf, Multifunktionstastatur.
● Standardmäßige RS232 / RS485 / USB / LAN-Kommunikationsschnittstellen, GPIB ist optional.
● Spannungsabfallkompensation der Fernerkundungsleitung.
● Ausgestattet mit der LIST-Wellenformbearbeitungsfunktion.
● Verwenden Sie das SCPI-Kommunikationsprotokoll (Standard Commands for Programmable Instrumentation).
● CE-Zertifizierung erhalten haben.
Technische Spezifikation:
| ltem | MODEL | SYS120VDC24000W | |
| INPUT | |||
| 1 | Voltage | 190~265VAC | |
| 2 | Frequency | 47~63Hz | |
| 3 | Phase | 3 Phase,4Wire+Groud/Y Connect | |
| 4 | Max.Current | 150A | |
| 5 | Input Power Max | 28.5kW | |
| 6 |
Power Factor at 220VAC Input ,Full Load |
0.98 Min. Active PFC | |
| 7 | Efficiency | >88% Max @Full Load and Units=4kW Model | |
| OUTNPUT (Parallel Mode) | |||
| 8 | Output Voltage | 0~120V | |
| 9 | Output Current | 0~240A | |
| 10 | Output Power | 24kW Max | |
| 11 | Load Regulation | Voltage | 240mV |
| 12 | Current | 0.24A | |
| 13 | Line Regulation | Voltage | 0.02%F.S.+30mV |
| 14 | Current | 0.02%F.S.+15mA | |
| 15 | Voltage Setting | Range | 0~120V |
| 16 | Resolution | 1mV | |
| 17 | Accuracy |
0.1%+0.1%F.S. at 0< Ouput Voltage =<75Vdc 0.05%+0.05%F.S. at 75Vdc< Ouput Voltage =<1200Vdc |
|
| 18 | Current Setting | Range | 0~240A |
| 19 | Resolution | 10mA | |
| 20 | Accuracy | 0.1%+0.10%F.S | |
| 21 | Ripple | Voltage | 160mVp-p/30mVrms |
| 22 | Current | 180mA(Full Range),30mA(TYP Value) | |
| MEASUREMENT (Parallel Mode) | |||
| 23 | Voltage Setting | Range | 0~120V |
| 24 | Resolution | 1mV | |
| 25 | Accuracy |
0.1%+0.1%F.S. at 0< Ouput Voltage =<75Vdc |
|
| 26 | Current Setting | Range | 0~240A |
| 27 | Resolution | 10mA | |
| 28 | Accuracy | 0.1%+0.10%F.S | |
| OUTNPUT (Series Mode) | |||
| 29 | Output Voltage | 0~720V | |
| 30 | Output Current | 0~40A | |
| 31 | Output Power | 24kW Max | |
| 32 | Load Regulation | Voltage | 240mV |
| 33 | Current | 0.24A | |
| 34 | Line Regulation | Voltage | 0.02%F.S.+30mV |
| 35 | Current | 0.02%F.S.+15mA | |
| 36 | Voltage Setting | Range | 0~720V |
| 37 | Resolution | 10mV | |
| 38 | Accuracy |
0.1%+0.1%F.S. at 0< Ouput Voltage =<75Vdc 0.05%+0.05%F.S. at 75Vdc< Ouput Voltage =<1200Vdc |
|
| 39 | Current Setting | Range | 0~40A |
| 40 | Resolution | 0.1mA | |
| 41 | Accuracy | 0.1%+0.10%F.S | |
| 42 | Ripple | Voltage | 240mVp-p/45mVrms |
| 43 | Current | 120mA(Full Range),20mA(TYP Value) | |
| MEASUREMENT (Series Mode) | |||
| 44 | Voltage Setting | Range | 0~720V |
| 45 | Resolution | 10mV | |
| 46 | Accuracy |
0.1%+0.1%F.S. at 0< Ouput Voltage =<75Vdc 0.05%+0.05%F.S. at 75Vdc< Ouput Voltage =<1200Vdc |
|
| 47 | Current Setting | Range | 0~40A |
| 48 | Resolution | 0.1mA | |
| 49 | Accuracy | 0.1%+0.10%F.S | |
| Extra Function | |||
| 50 | Remote Sense | Range | 5V(DC), Max. Total power less than rated power |
| 51 | Comm. Respondence. | 50ms | |
| 52 | Graphic Display | VFD | |
| 53 | Operation Key Feature | Soft key,Numberic key,Rotary Knob | |
| 54 | Rack mount Handles | Yes | |
| 55 | FAN | Temperature Control | |
| 56 | Protection Circuits | OCP, OVP, OPP, OTP,FAN | |
| 57 | Interface | USB, RS485, RS232, LAN(Standard); GPIB(Option) | |
| Remote Control Input/Output signal characteristics | |||
| 58 | Remote Input signal | Not Support | |
| 59 | Remote output signal | Not Support | |
| Environmental | |||
| 60 | Operating Temperature | 0°C~40°C | |
| 61 | Storage Temperature | -20°C~70°C | |
| 62 | Altitude | 2000m | |
| 63 | Relative Humidity | 10%~90%, non-condensing | |
| 64 | Temperature Coefficient | 100ppm/°C at Voltage, 300ppm/°C at Current | |
| Mechanical | |||
| 65 | Dimensions(W*H*D) | 600.0*1064.0*700.0 mm | |
| 66 | Package Dimensions(W*H*D) | 720.0*1240.0*820.0 mm | |
| 67 | Unit Net Weight | 100.0kg+15kg*N(REF) | |
| 68 | Accessories Weight | 0.4kg | |
| 69 | Shipping Weight | 160.0kg+15kg*N(REF) | |
| Regulatory Compliance | |||
| 70 | CE Mark |
Installation Overvltage Category II;Class II equipment;indoor use only. |
|
* FS repräsentiert den Maximalwert des Ausgabebereichs.
* N steht für die Anzahl der installierten Netzteile und N ist größer als 1.
