Produkteinführung:

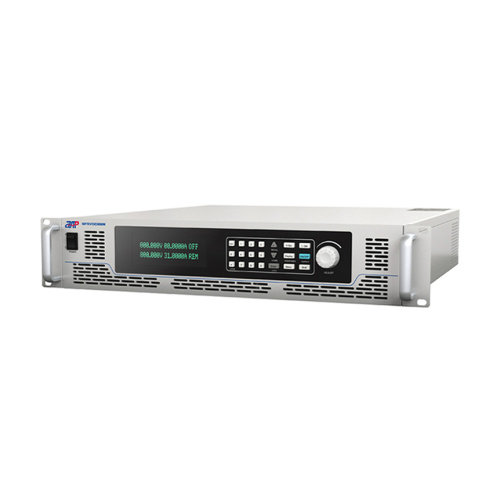

APM 120V Netzteil sind verfügbar in Tisch- oder Rack-Konfigurationen. Es verfügt über eine integrierte USB-, LAN- , RS-232- und RS-485-Schnittstelle. Ebenfalls verfügbar ist GPIB und unterstützt auch externe analoge Eingabesteuerung. Zu den weiteren Merkmalen gehören eine geringe Größe (2U hoch), Konstantstrom- / Konstantspannungsmodi und ein breiter Eingangsbereich (90-265V AC) kontinuierlich). Die 1000 bis 400W Stromquelle ist für viele Anwendungen geeignet , einschließlich Messtechnik , die Fertigungsprüfung und Burn-in, Laserdiode, Heizung liefert, und RF - Verstärker und Magneten.
Anwendungsbereiche:
● Medizinischer Bereich: Wird für die Prüfung von Medizinprodukten oder für die Integration in medizinische Geräte verwendet.
● Haushaltsbereich: Wird für den Test von Haushaltsprodukten verwendet.
● Automatischer Testsektor: Kann in ein automatisches Testsystem integriert werden, um Elektroparameter zu testen und die zu prüfenden Produkte mit Strom zu versorgen.
● Automobilsektor: Wird für die Produktprüfung von Automobilelektronik und die Simulation der Spannungswellenform von Automobilen unter verschiedenen Bedingungen verwendet.
● Kommunikationssektor: Wird für die Tests der Kommunikationsstromversorgung und elektronischer Geräte verwendet.
● LED-Sektor: Wird für LED-Treiber- und LED-Produkttests und Burn-In-Tests verwendet.
● Aerospace Sector: Wird für die Prüfung und Stromversorgung von Luftfahrtelektronikprodukten verwendet.
● Scientific Research Sector: Wird in wissenschaftlichen Forschungseinheiten, Colleges & Universitäten und Zertifizierungsinstitutionen für Labortests und Stromversorgung verwendet.
Produkteigenschaften:
● Standrad RS232 / LAN / RS485 / USB-Schnittstelle.
● Fernerkundung zur Kompensation des Spannungsabfalls in Lastleitungen.
● DVM-unabhängige Messfunktionen.
● Bearbeitungsfunktion Wellenformliste auflisten.
● Codierte Knöpfe, multifunktionale Tastatur.
● CE / UL / CSA / FCC zertifiziert.
● Mit genauer Spannungs- und Strommessfähigkeit.
● Verwenden Sie SCPI-Befehle.
Produkt Vorteile:
(1) Hohe Effizienz
APM programmierbare 120VDC-Quelle hat eine Betriebseffizienz von bis zu 91%. In der Schaltungskonstruktion verwendet die Schaltröhre einen Null (0) -Spannungsleiter, und wenn die Schaltung läuft, wird der Schaden, der der Vorrichtung selbst zugefügt wird, verringert und anschließend die Gesamteffizienz erhöht, während die Temperaturanstiegsrate der Gleichstromquelle gesenkt wird. Im Vergleich zu anderen ähnlichen Produkttypen in Märkten hat die programmierbare DC-Quelle von APM Technologies einen offensichtlichen Vorteil.
(2) Ultraschnelle Antwortzeit
Die einzigartige Fast-Drop-Funktion macht die APM-programmierbare 120-VDC-Quelle viel besser als andere vergleichbare Produkte auf dem Markt.
|
No load voltage
rise time
|
≤20ms
|
Full load
voltage rise time
|
≤20ms
|
|
No load voltage
drop time
|
≤350ms
|
Full load
voltage drop time
|
≤21ms
|
(3) DVM-Messfunktion
Die programmierbare DVM-unabhängige Messfunktion der programmierbaren DC-Quelle von APM kann den Wert der Ausgangsspannung an der Ausgangsklemme messen und den Wert auf dem VFD-Bildschirm durch Umschalten der Fronttasten anzeigen. Die DC-Quelle kann auch als externes Gerät im Labortest verwendet werden, um die Spannungswerte zu messen.
(4) Master / Slave-Steuerung Im Master-Slave-Steuerungsmodus können bis zu 10 APM-programmierbare DC-Quellen in einem seriellen oder parallelen Modus verwendet werden.
Der Master-Slave-Steuerungsmodus kann den Effekt als "hundert Antworten auf einen (einzigen) Anruf" realisieren. Sobald der Master-Slave-Modus eingestellt ist, wird "SLAVE" in der Hauptschnittstelle gesperrt und ausschließlich von "MASTER" gesteuert. Wenn eine "SLAVE" -Signalisierung des Schutzmodus vorliegt, werden alle DC-Quellen ausgeschaltet und der Master-Slave-Modus beendet.
(5) Serienmodusfunktionen
APM programmierbare 120 VDC-Quelle über seine RS485-Schnittstelle kann mit bis zu 31 Einheiten des Geräts betrieben werden, wodurch es möglich ist, alle DC-Quellen, die über RS485 vom PC aus verbunden sind, gleichzeitig zu steuern.
Technische Spezifikation:
|
Model
|
SPS120VDC1000W
|
SP120VDC2000W
|
SP120VDC3000W
|
SP120VDC4000W
|
|
1
|
Input Voltage Range
|
90-265VAC
|
190-265VAC
|
190-265VAC
|
190-265VAC
|
|
2
|
Input Frequency Range
|
47-63Hz
|
|
3
|
Power Factor
|
>0.98
|
|
4
|
Input Power
|
1300VA(MAX)
|
2400VA(MAX)
|
3400VA(MAX)
|
4500VA(MAX)
|
|
5
|
Output Voltage Range
|
0-120V
|
|
6
|
Output Current Range
|
0-40A
|
|
7
|
Voltage Load Regulation
|
15mV
|
|
8
|
Current Load Regulation
|
40mA
|
|
9
|
Voltage Setting
Accuracy
|
0.1%+15mV
|
|
10
|
Current Setting
Accuracy
|
0.1%+40mA
|
|
11
|
Voltage Measurement
Accuracy
|
0.1%+15mV
|
|
12
|
Current Measurement
Accuracy
|
0.1%+40mA
|
|
13
|
Voltage Ripple[1]
|
80mVp-p/15mVrms
|
|
14
|
Current Ripple[1]
|
60mA (Full Range)
10mA (TYP value)
|
|
15
|
Voltage Temperature Coefficient[2]
|
100ppm/℃
|
|
16
|
Current Temperature Coefficient[2]
|
150ppm/℃
|
|
17
|
DVM Resolution
|
1mV
|
|
18
|
DVM Accuracy
|
0.1%+15mV
|
|
19
|
Remote Compensation
|
5V MAX
|
|
20
|
Load Transient Response
Time
|
≤2ms
|
≤3ms
|
≤2ms
|
≤2ms
|
|
21
|
Command Response Time
|
50ms
|
|
22
|
Efficiency(Full Load)
|
88%
|
89%
|
91%
|
92%
|
|
23
|
Protection Function
|
OVP/OCP/OTP/OPP/SCP/Fold back function
|
|
24
|
Weight
|
13.2kg
|
|
25
|
Communication Modes
|
Standard:RS232/RS485/USB/LAN,
Option:RS232/RS485/USB/LAN/GPIB
|
|
26
|
Operating Environment
|
Temperature 0~40℃,Relative Humidity 10%~90%(no condensation)
|
[1] Testbedingung: Spannungswelligkeit, CV (konstante Spannung) Modus-Nennausgangsspannung (Vp-p 20MHZ, Vrms 1.25MHZ); Stromwelligkeit: CC (Constant Current) -Modus (Arme 1.25MHZ) Current Ripple typischen Wert Parameter Standard, Test unter der Bedingung, dass Nennspannung des Modells ist voll geladen, zur gleichen Zeit, wenn die volle Reichweite Ausgangsspannung des Modells ist Volllast-Ausgang, der effektive Wert der Stromripple ist unter dem Gamut Referenzbereich.
[2] Test Condition: Umgebungstemperatur ist unter 0 ~ 40 ℃
