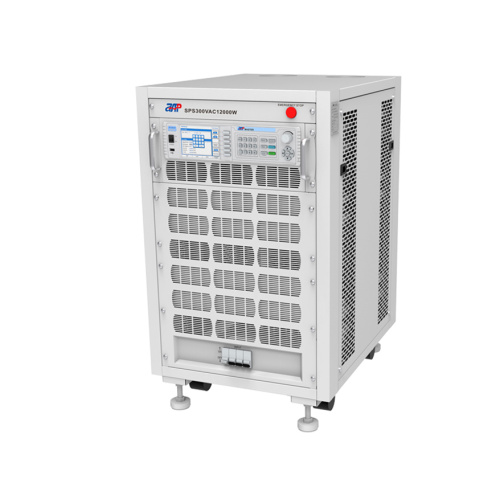

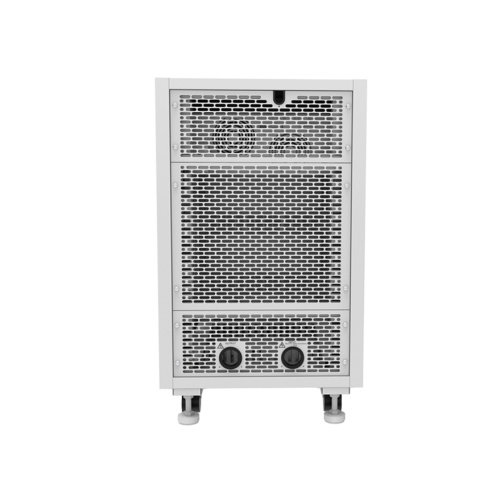

3 Phase 12KVA AC -Quelleinheit 300 V 150 V

Zahlungsart:
T/T
Incoterm:
EXW
Minimum der Bestellmenge:
1 Others
Transport:
Air
Hafen:
DHL
  • Produktbeschreibung
Overview
Produkteigenschaften

ModellSPS300VAC12000W

Lieferfähigkeit & Zusatzinformationen

VerpakungKartons

TransportAir

HafenDHL

ZahlungsartT/T

IncotermEXW

Verpackung & Lieferung
Verkaufseinheiten:
Others
Pakettyp:
Kartons

Produkteinführung:


Diese Labor-Stromversorgungseinheit ist eine dreiphasige Ausgabe, die hohe Präzision programmierbares Wechselstrom-Quellsystem hat. Drei Spannungsgetriebe 0-150/300/Auto wie gewünscht.

Es ist mit hoher Zuverlässigkeit und hoher Effizienz zu sehen. Unterstützen Sie viele nützliche Funktionen wie List/Puls/Step-Modus, Transient-Modus, Dimmer, MA-Strommessung, konstanter Ausgangsmodus, eingebauter IEC-Standard.


Es gibt mehr Modelle, 1800W 3 -Phasen -Wechselstromquelle und 3000W 3 -Phasen -Wechselstromquelle, 4500W 3 -Phasen -Wechselstromquelle, 6000W drei Phasen -Wechselstromquellensystem, 15000W drei Phasen -Wechselstrom -Quellsystem für Ihre Referenz.



Bewerbungsbereich :

Diese Serie gilt für mehrere Sektoren wie Elektro-, Beleuchtungs- und Luftfahrtsektoren und kann auch auf den Produktionstest von Enterprise angewendet werden.


Produktfunktionen:

● 5.6`` großer Touch -Farbbildschirm, besitzen Sie vollständige Funktionen und einfach zu bedienen.

● Unterstützung für USB -Datenimport/Exportieren und Bildschirm -SNAP von der Frontplatte.

● AC+DC Misch oder unabhängiger Ausgangsmodus für Spannungs -DC -Offset -Simulation.

● Unterstützung des Konstantstromausgangsmodus in der Lage, Spannung und Stromausgangsbeschränkung festzulegen.

● In der Lage, die Ausgangsneigung mit Spannung und Frequenz einzustellen.

● Ein-/Aus -Phasenwinkel einstellen.

● Mit dem Rückwärtsstromschutz, um den nach hinten fließenden Strom zu vermeiden.

● Eingebautes Leistungsmesser, das 5 elektrische Parameter pro Phase messen kann, einschließlich Spannung, Strom, Strom usw.

● Unterstützen Sie die MA -Strommessfunktion.


Basisfunktionen:

1. Einstellbarer Phasenwinkel/Steigung

Einstellbarer Phasenwinkel/Steigung gilt für den Überprüfungstest von Ein/Aus -Inrush -Stromtests. Diese Funktion gilt für die induktive oder kapazitive Belastung mit großer Kapazität, um einen hohen Strom zu vermeiden, wenn das Gerät sofort startet.

2. Hocher Ausgangsstrom Crest -Faktor

Der Überspannungsstrom könnte 5-6 Mal des Nennstroms erreichen, insbesondere für Einschaltstromtests.
3. Ausgangsimulationssequenz und Störungssimulation

In der Lage, Stromleitungsstörungssimulationstest zu simulieren.


Erweiterte Funktionen :

1. Bauen Sie in IEC-Standard-Test
Der integrierte IEC-Standard-Test kann direkt zurückgerufen werden.

2,3-Phasen-Betrieb und Parallelmodus

Unterstützung des 3-Phasen-Betriebs, 3 Einheiten parallel



Technische Spezifikation:

 MODEL  SPS300VAC12000W
 INPUT
1  Voltage  190~265VAC
2  Frequency  47~63Hz
3  Phase  3 Phase,4Wire+Groud/Y Connect
4  Max.Current  75A
5  Power Factor
@220Vac Input ,Full Load
 0.99 Min. Active PFC
6  Effieciency  >87%  Max
 >86% @220Vac,50HZ input/230Vac,50HZ output
 3-Phase Output Mode
7  AC Power(Per Phase)  4000VA
8  AC Power(Total)  12000VA
9  Max.Current
 (r.m.s)
 0~150V(L)  32A
 0~300V(H)  16A
10  Max.Current
 (Peak)
 0~150V(L)  160A
 0~300V(H)

 80A

 Parallel Phase Mode
11  Max.Current
 (r.m.s)
 0~150V(L)  96A
 0~300V(H)  48A
12  Max.Current
 (Peak)
 0~150V(L)  480A
 0~300V(H)  240A
13  Phase  1 Phase
 OUTPUT
14  Total Harmonic Distortion(THD)  <0.5% (Resistive Load) at 15.0 - 70.0Hz and output voltage within the 80 - 140Vac at Low Range or the 160 - 280Vac at High Range
 <1% (Resistive Load) at 70.1 - 500Hz and output voltage within the 80 - 140Vac at Low Range or the 160 - 280Vac at High Range
 <1% (Resistive Load) at 501 - 1000Hz and output voltage within the 100 - 140Vac at Low Range or the 160 - 280Vac at High Range
15  Crest Factor(CF)  ≤5
16  Load Regulation  +/-0.2%FS @15-100HZ(Resistive Load)
 +/-0.5%FS @ Others Freq.(Resistive Load)
17  Line Regulation  ±0.1V
18  Voltage(AC)
 (L-N)
 Range  0~300VAC, 150V/300V/Auto Mode
 Resclution  0.1V
 Accuracy  0.2% of setting +0.4%F.S at Voltage>3V
19  Phase Angle
 (Starting/Ending)
 Range  0~359.9°
 Resclution  0.1°
 Accuracy  ±1° @45~65Hz
20  Voltage(DC)  Range  0~424VDC
 Resclution  0.1V
 Accuracy  0.2% of setting +0.4%F.S at Voltage>3V

 DC Power
 (Per Phase)

 4000W
 Max.Current
 (L/H Range)
 (Per Phase)
 L 22.6A
 H 11.3A
 DC Power(Total)  12000W
 Max.Current
 (L/H Range) (Total)
 L 67.8A
 H 33.9A
 Ripple&Noise(r.m.s)

 L  <700mVrms  @Bandwidth 20HZ to 1MHZ
 H  <1100mVrms @Bandwidth 20HZ to 1MHZ

 Ripple&Noise(Peak)  <4000mVp-p @Bandwidth 20HZ to 1MHZ
21  Current OC Fold Mode  Resclution  0.1A
 Accuracy  2.0% of setting +1.0%F.S.
 Response Time  <1400ms
22  Frequency  Range  15~1000Hz
 Resclution  0.1Hz(15.0~99.9Hz) ,1Hz(100~1000Hz)
 Accuracy  0.03% of setting
23  Progrmmable Output Impedance  Not Support
24  Harmonic & Inter-harmonics Simulation  Not Support
 MEASUREMENT(Per Phase)
25  Voltage
 (Per Phase)
 Range  AC 0~300VAC
 DC 0~424VDC
 Resclution  0.1V
 Accuracy  0.2% of setting +0.4%F.S.  (Notes: Vpeak: 0.6% of setting +1%F.S.)
26  Frequency
 (Per Phase)
 Range  15~1000Hz
 Resclution  0.1Hz(15.0~99.9Hz) ,1Hz(100~1000Hz)
 Accuracy  0.1% of setting
27  Current*
 (r.m.s)
 (Per Phase)
 Range  H      0.3A~32A
 M      0.2A~20A
 L      0.1A~5A
 mA  0.02A~1.5A
 Resclution  0.01A
 Accuracy  0.4%+1.0%F.S.
28  Current*
 (PEAK)
 (Per Phase)
 Range  0A~163A
 Resclution  0.01A
 Accuracy  0.4%+1.5%F.S.
29  Power
 (Per Phase)
 Range  0~4080W
 Resclution  0.1W
 Accuracy  0.4% of setting +0.3%F.S at PF>0.2, Voltage >5V
30

 Power Apparent
 (VA)
 (Per Phase)

 Range  0~4080VA
 Resclution  0.1VA
 Accuracy  Voltage*Irms,Calculated value
31  Power Resistive
 (VAR)
 (Per Phase)
 Range  0~4080VAR
 Resclution  0.1VAR
 Accuracy  √[(VA)^2-(W)^2],Calculated value
32  Power Factor
 (PF)
 Range  0.00~1.00
 Resclution  0.01
 Accuracy  W/VA, Calculated value
33  Harmonic  Range  Not Support
 Extra Function
34  Slew Rate  Range  AC Voltage      0.001-1200.00V/mS and Disable
 DC Voltage      0.001-1000.00V/mS and Disable
 Frequency       0.001-1600.000HZ/ms and Disable
35  Remote Sense  Range  5V(RMS), Max. Total power less than rated power
36  Cablibration  Firmware-based cablibration through the digital interface or front panel display
 Noted: Need Factory setting

37

 Test Mode  Not Support
38  Graphic Display  5.6'' Color touch LCD
39  Operation Key Feature  Soft key,Numberic key,Rotary Knob,Support USB disk
40  Rack mount Handles  YES
41  FAN  Temperature Control
42  Protection Circuits  OCP, OVP, OPP, OTP, RCP, PRI_UVP, PRI_OVP, PRI_OTP, PRI_OCP, USB_OCP
43  Interface  Standard USB,RS485,RS232, Option GPIB interface
 Environmental
44  Operating Temperature  0°C to 40°C
45  Storage  Temperature  -40°C to 85°C
46  Altitude  2000m
47  Relative Humidity  5-95%, non-condensing
48  Temperature Coefficient  100ppm/°C at Voltage, 300ppm/°C at Current, 100ppm/°C at FREQ
 Mechanical
49  Dimensions(W*H*D)  560x945x700 mm
50  Unit Net Weight  157.0kg

*Hinweis: Die Toleranz ändert sich in hoher Frequenzzustand geringfügig
